詳細情報 |
|||
| 回路数: | 1 | スルーレート: | 20V/µs |
|---|---|---|---|
| 帯域幅増加製品: | 110 MHz | -3db帯域幅: | 8MHz |
| 現在-入れられたバイアス: | 250nA | 電圧-入れられたオフセット: | 25 µV |
| 電流 - 供給: | 8.2mA | 現在-出力/チャネル: | 50 mA |
製品の説明

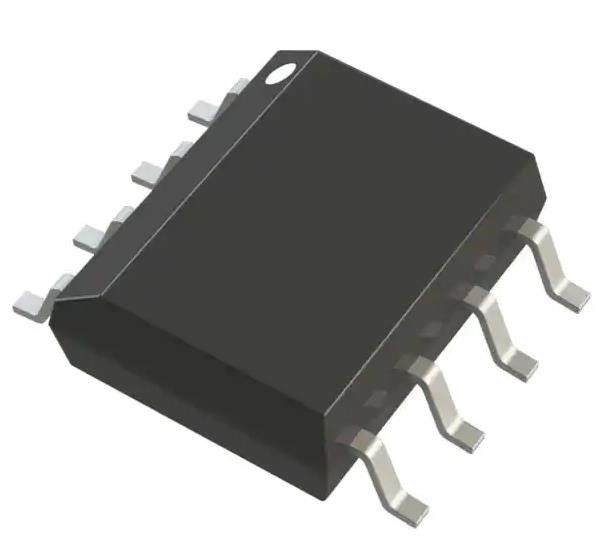

AD797ARZ-REEL 一般用途アンプ 1回路8SOIC統合回路チップ
仕様AD797ARZ リール
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 線形 | |
| 増幅器 | |
| 計器,OPアンプ,バッファアンプ | |
| Mfr | アナログ・デバイスズ |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 製品の状況 | アクティブ |
| 増幅器のタイプ | 一般的な目的 |
| 回路数 | 1 |
| 出力型 | - |
| 流産率 | 20V/μs |
| 帯域幅増加製品 | 110 MHz |
| -3dB帯域幅 | 8MHz |
| 電流 - 入力バイアス | 250 nA |
| 電圧 - 入力オフセット | 25 μV |
| 電流 - 供給 | 8.2mA |
| 電流 - 出力/チャネル | 50mA |
| 電圧 - 供給範囲 (分) | 10V |
| 電圧 - 供給範囲 (最大) | 30V |
| 動作温度 | -40°C ~ 85°C |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 8-SOIC (0.154",3.90mm 幅) |
| 供給者のデバイスパッケージ | 8-SOIC |
| 基本製品番号 | AD797 年 |
特徴 AD797ARZ リール
* 低騒音
* 0.9 nV/√Hz 典型的な (1,2 nV/√Hz 最大) 1 kHz の入力電圧騒音
* 50 nV p-p 入力電圧騒音,0.1 Hz から 10 Hz
* 低歪み
− 20 kHz で 120 dB の総調和歪み
* 優れたAC特性
- 16ビット (10Vステップ) に 800 ns の安定時間
- 110 MHz の増幅帯域幅 (G = 1000)
- 8MHz帯域幅 (G = 10)
- 280kHz 全電源帯域幅 20V p-p
- 20V/μsのスローレート
* 優れたDC精度
- 80 μV 最大入力オフセット電圧
- 1.0 μV/°C VOS 漂流
* ±5Vと ±15Vの電源に指定されている
* 50 mA の高出力駆動電流
適用する AD797ARZ リール
* プロのオーディオプレアンプ
* IR,CCD,ソナー画像システム
*スペクトル分析機
* 超音波前増幅器
* 地震検出器
* Σ-Δ ADC/DAC バッファ
環境と輸出分類AD797ARZ リール
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
