詳細情報 |
|||
| FETタイプ: | Nチャンネル | テクノロジー: | 1チャンネル(モノラル) |
|---|---|---|---|
| 流出電圧から源電圧 (Vdss): | 30V | 電流 - 連続流出 (Id) @ 25°C: | 9A (タ) |
| 駆動電圧 (最大Rdsオン,最小Rdsオン): | 4.5V、10V | Rdsオン (最大) @ Id, Vgs: | 25mOhm @ 4.5A, 10V |
製品の説明

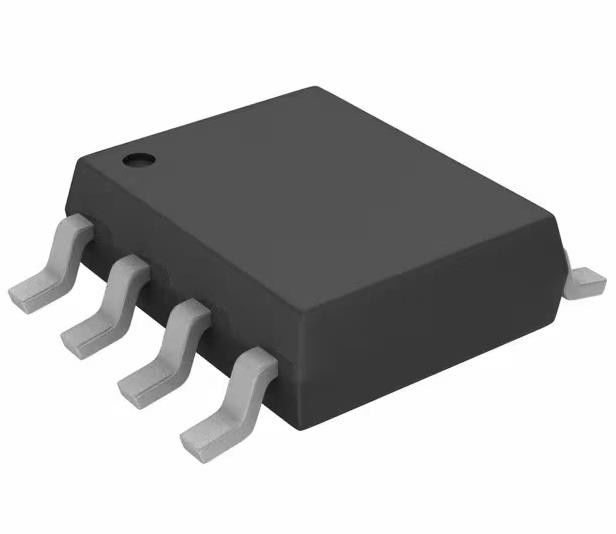

TPC8067-H,LQ(S) Nチャンネル 30 V 9A (Ta) 1W (Ta) 表面マウント 8-SOP
仕様TPC8067-H,LQ(S)
| タイプ | 記述 |
| カテゴリー | 離散半導体製品 |
| トランジスタ | |
| FET,MOSFET | |
| シングルFET,MOSFET | |
| Mfr | トシバ半導体および貯蔵 |
| シリーズ | U-MOSVII-H |
| パッケージ | テープ&ロール (TR) |
| 製品の状況 | 時代遅れ |
| FETタイプ | Nチャンネル |
| テクノロジー | MOSFET (金属酸化物) |
| 流出電圧から源電圧 (Vdss) | 30V |
| 電流 - 連続流出 (Id) @ 25°C | 9A (Ta) |
| 駆動電圧 (最大Rdsオン,最小Rdsオン) | 4.5V,10V |
| Rdsオン (最大) @ Id, Vgs | 25mOhm @ 4.5A, 10V |
| Vgs(th) (最大) @ Id | 2.3V @ 100μA |
| ゲートチャージ (Qg) (最大) @ Vgs | 9.5 nC @ 10V |
| Vgs (最大) | ±20V |
| 入力容量 (Ciss) (最大) @ Vds | 690 pF @ 10 V |
| FET 特徴 | - |
| 電力消耗 (最大) | 1W (Ta) |
| 動作温度 | 150°C (TJ) |
| マウントタイプ | 表面マウント |
| 供給者のデバイスパッケージ | 8-SOP |
| パッケージ/ケース | 8-SOIC (0.154",3.90mm 幅) |
| 基本製品番号 | TPC8067 |
特徴 TPC8067-H,LQ(S)
(1) 細い小包み
(2) 高速切換
(3) 小ゲート電荷:QSW = 1.9 nC (典型)
(4) 低排出源のオン抵抗: RDS ((ON) = 26 mΩ (典型) (VGS = 4.5 V)
(5) 低流出電流:IDSS = 10 μA (最大) (VDS = 30 V)
(6) 強化モード:Vth = 1.3 から 2.3 V (VDS = 10 V,ID = 0.1 mA)
適用する TPC8067-H,LQ(S)
• 高効率の直流電源変換機
• ノートPC
• モバイル 携帯電話
環境と輸出分類TPC8067-H,LQ(S)
| ATRIBUTE について | 記述 |
| RoHS 状態 | RoHS に準拠する |
| 湿度感度レベル (MSL) | 1 (無制限) |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
