詳細情報 |
|||
| 出力数: | 1 | インプット:アウトプット: | 0.042361111 |
|---|---|---|---|
| 出力構成: | 高い側面 | 出力型: | P-Channel |
| インターフェース: | オン/オフ | 電圧 - 負荷: | 1V | 3.6V |
| 現在-出力（最高）: | 500mA | Rdsの（タイプ）: | 78mOhm |
製品の説明

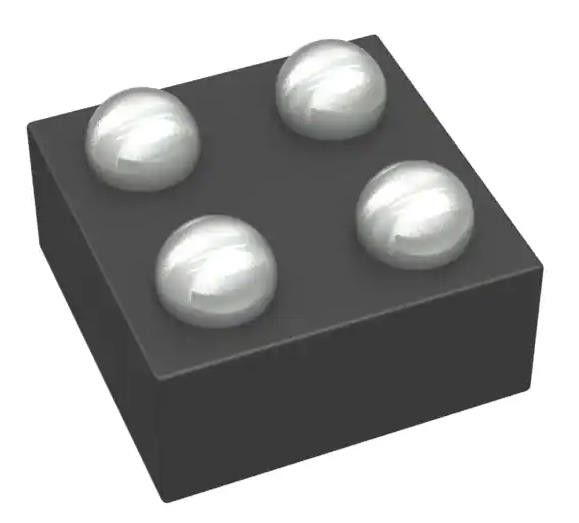

TPS22901YFPR ICチップ パワースイッチ/ドライバ 1:1 Pチャンネル 500mA 4-DSBGA
仕様TPS22901YFPR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 電源配送スイッチ,負荷ドライバー | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| スイッチタイプ | 一般的な目的 |
| 出力数 | 1 |
| インプット:アウトプット | 0.042361111 |
| 出力構成 | ハイサイド |
| 出力型 | Pチャンネル |
| インターフェース | オン/オフ |
| 電圧 - 負荷 | 1V~3.6V |
| 電圧 - 供給 (Vcc/Vdd) | 必須ではない |
| 電流 - 出力 (最大) | 500mA |
| Rdsオン (タイプ) | 78mOhm |
| 入力タイプ | 逆転しない |
| 特徴 | 流出率を制御する |
| 欠陥対策 | - |
| 動作温度 | -40°C ~ 85°C (TA) |
| マウントタイプ | 表面マウント |
| 供給者のデバイスパッケージ | 4-DSBGA |
| パッケージ/ケース | 4-XFBGA,DSBGA |
| 基本製品番号 | TPS22901 |
特徴 TPS22901YFPR
• 統合されたPチャネルロードスイッチ
低入力電圧: 1Vから3.6V
オン抵抗 (典型的な値)
VIN = 3.6 V で rON = 78 mΩ
VIN = 2.5 V で rON = 93 mΩ
VIN=1.8Vで rON=109mΩ
VIN = 1.2 V で rON = 146 mΩ
● 500 mA 最大連続スイッチ電流
静止電流: 1.8 V で 82 nA
切断電流:1.8Vで44nA
• 低制御 入力 限界 1.2-V,1.8-V,2.5-V,および3.3-V ロジックの使用を可能にします
• 流入電流 を 避ける ため に 制御 さ れ た 流出 速度
VIN=1.8 V (TPS22901/2) で tr = 40 μs
VIN=1.8 V (TPS22902B) で tr = 220 μs
速出力放出 (TPS22902/2B)
• ESD性能試験 JESD 22 〜2000Vヒト体モデル (A114-B,クラスII)
1000Vの充電装置モデル (C101)
• 4ピン・ウェーファー・チップ・スケール DSBGA パッケージ
0.8mm × 0.8mm, 0.4mm ピッチ,0.5mm 高さ (YFP)
適用する TPS22901YFPR
• 個人 デジタル アシスタント (PDA)
● 携帯電話
● GPS 装置
• MP3 プレーヤー
• デジタル カメラ
• 周辺ポート
• 携帯 器具
• RF モジュール
環境と輸出分類TPS22901YFPR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
