詳細情報 |
|||
| 出力数: | 1 | 出力段階: | 1 |
|---|---|---|---|
| 電圧 - 供給 (Vcc/Vdd): | 7.6V | 30V | 周波数 - 切り替える: | 500kHzまで |
| 使用率（最高）: | 96% | シンクロン直す器: | ありません |
| 制御機能: | 周波数制御 | 動作温度: | 0°C | 70°C （TJ） |
製品の説明
UC3843BD1013TR ブーストフライバックレギュレーター
仕様 UC3843BD1013TR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| DC DC スイッチングコントローラ | |
| Mfr | STMマイクロ電子機器 |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 出力型 | トランジスタドライバ |
| 機能 | ステップアップ,ステップアップ/ステップダウン |
| 出力構成 | ポジティブ,孤立 する 能力 |
| トポロジー | ボースト フライバック |
| 出力数 | 1 |
| 生産段階 | 1 |
| 電圧 - 供給 (Vcc/Vdd) | 7.6V~30V |
| 周波数 - 切り替える | 500kHzまで |
| 作業周期 (最大) | 96% |
| シンクロン直す器 | 違う |
| 時計同期 | 違う |
| シリアルインターフェース | - |
| 制御機能 | 周波数制御 |
| 動作温度 | 0°C ~ 70°C (TJ) |
| マウントタイプ | 表面マウント |

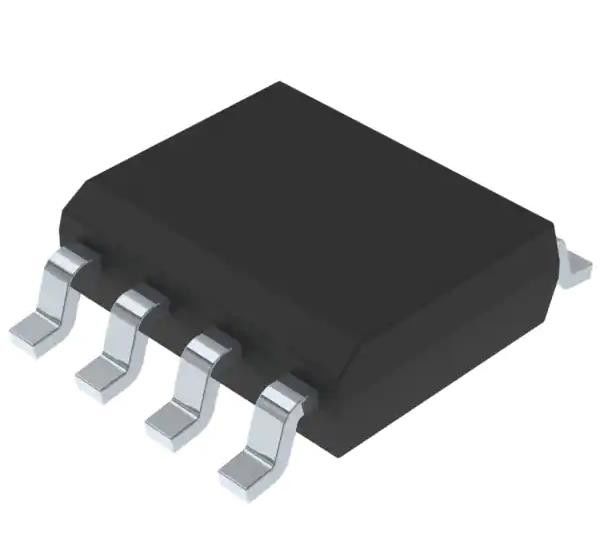

| パッケージ/ケース | 8-SOIC (0.154",3.90mm 幅) |
| 供給者のデバイスパッケージ | 8-SOIC |
| 基本製品番号 | UC3843 |
特徴 UC3843BD1013TR
精密周波数制御のためのトリムした振動器
振動器の周波数は250kHzで保証される
. 現行モード 500kHz に動作する
. 自動フィードフォワード補償
サイクルごとに電流を制限する PWM ローチング
. 内側で切断された参照 低電圧ロックアウト
. 高電流トーテムポール出力
低電圧のロックアウトとヒステリー
低始動電流と稼働電流
適用する UC3843BD1013TR
UC384xBの制御ICファミリーは,オフラインまたはDCからDC固定周波数電流モード制御スキームを最小限の外部部品数で実装するために必要な機能を提供します.
環境と輸出分類UC3843BD1013TR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
