詳細情報 |
|||
| 運転された構成: | 低側 | チャンネルタイプ: | 独立 |
|---|---|---|---|
| 運転者の数: | 2 | ゲートのタイプ: | Nチャンネル,Pチャンネル MOSFET |
| 電圧 - 供給: | 4.5V | 15V | 論理の電圧- VIL、VIH: | 1V,2V |
| 現在-ピーク出力（源、流し）: | 4A、4A | 昇降時間 (種類): | 20インチ 15インチ |
製品の説明

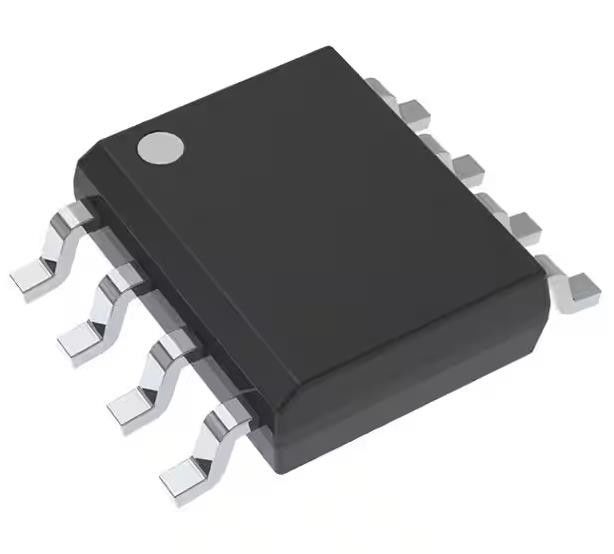

UCC37324DR 集積回路チップ 低面ゲートドライバーIC 逆転しない 8-SOIC
仕様 UCC37324DR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| ゲートドライバー | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| 駆動式構成 | 低面 |
| チャンネルタイプ | 独立 |
| 運転手数 | 2 |
| ゲートタイプ | Nチャンネル,Pチャンネル MOSFET |
| 電圧 - 供給 | 4.5V~15V |
| 論理電圧 - VIL,HIV | 1V,2V |
| 電流 - ピーク出力 (源,シンク) | 4A,4A |
| 入力タイプ | 逆転しない |
| 昇降時間 (種類) | 20インチ 15インチ |
| 動作温度 | -55°C ~ 150°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 8-SOIC (0.154",3.90mm 幅) |
| 供給者のデバイスパッケージ | 8-SOIC |
| 基本製品番号 | UCC37324 |
特徴 UCC37324DR
• バイCMOS出力アーキテクチャ
• ミラー・プレートー地域では ±4 A の電流
• 低電圧 で も 恒常 電流
• 高速電流の同時出力
• MSOP-PowerPADTM パッケージで入手可能
供給電圧から独立したTTL/CMOS入力
• 業界標準のピンアウト
適用する UCC37324DR
• スイッチモード 電源
• DC-DC 変換機
• ソーラー インバーター,モーター コントロール,UPS
環境と輸出分類UCC37324DR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
