詳細情報 |
|||
| 出力型: | トランジスタドライバ | 機能: | ステップダウン |
|---|---|---|---|
| 出力段階: | 3 | 出力数: | 3 |
| 電圧 - 供給 (Vcc/Vdd): | 4.5V～24V | 周波数 - 切り替える: | 250kHz～750kHz |
製品の説明

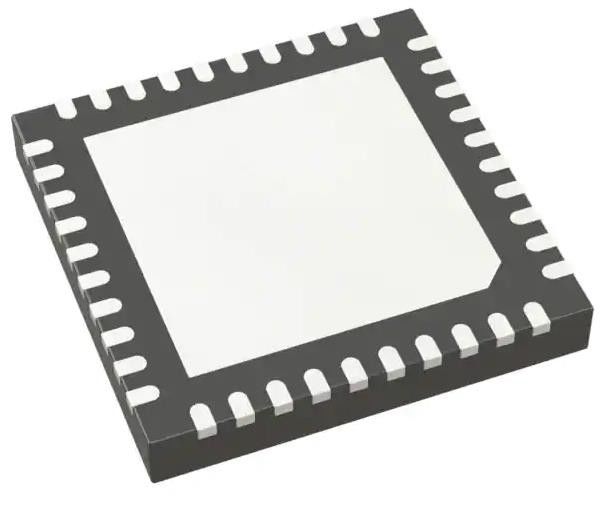

LTC3853EUJ#TRPBF コントローラーIC バックレギュレーター ポジティブな出力 ステップダウン DC-DC
仕様 LTC3853EUJ#TRPBF
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| DC DC スイッチングコントローラ | |
| Mfr | アナログ・デバイスズ |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| 出力型 | トランジスタドライバ |
| 機能 | ステップダウン |
| 出力構成 | ポジティブ |
| トポロジー | バック |
| 出力数 | 3 |
| 生産段階 | 3 |
| 電圧 - 供給 (Vcc/Vdd) | 4.5V~24V |
| 周波数 - 切り替える | 250kHz~750kHz |
| 作業周期 (最大) | 98% |
| シンクロン直す器 | そうだ |
| 時計同期 | 違う |
| シリアルインターフェース | - |
| 制御機能 | 電流制限,有効,周波数制御,電源良好,ソフトスタート,追跡 |
| 動作温度 | -40°C ~ 125°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 40-WFQFN 露出パッド |
| 供給者のデバイスパッケージ | 40QFN (6x6) |
| 基本製品番号 | LTC3853 |
特徴 LTC3853EUJ#TRPBF
* 120° 段階制御器は,必要な入力容量と電源によるノイズを減らす
* 180° 双相コントローラ+単相コントローラとして設定可能
*第3相は,最大13.5Vの出力を調節できる
* 高効率:最大92%
* RSENSE または DCR 電流センサー
* ±0.75% 0.8V 出力電圧の精度
* 段階ロック可能な固定周波数 250kHz から 750kHz
* バイアスの出力をサポートする
* NチャネルMOSFET同期ドライブ
* 幅広く VIN 範囲: 4.5V から 24V 動作 (28V Abs Max)
* 調整可能なソフト・スタート ローメント ランピング または トレーキング
* 折りたたみ出力電流制限
*出力超電圧保護
* ダブルパワー 良い出力電圧モニター
* 40鉛 6mm × 6mm QFN パッケージ
適用するLTC3853EUJ#TRPBF
LTC®3853は,すべてのNchannel同期電源MOSFET段階を駆動する高性能トリプル出力ステップダウンスイッチングレギュレーターコントローラです.
環境と輸出分類LTC3853EUJ#TRPBF
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
