詳細情報 |
|||
| タイプ: | 時計/カレンダー | 特徴: | アラーム 超年 平方波の出力 トリックルチャージャー |
|---|---|---|---|
| 時間のフォーマット: | HH:MM:SS:hh （12/24 hr） | 日付表示形式: | YY MM DD dd |
| 電圧供給: | 2.7V | 3.3V | 電圧-供給、電池: | 1.3V~3.7V |
製品の説明

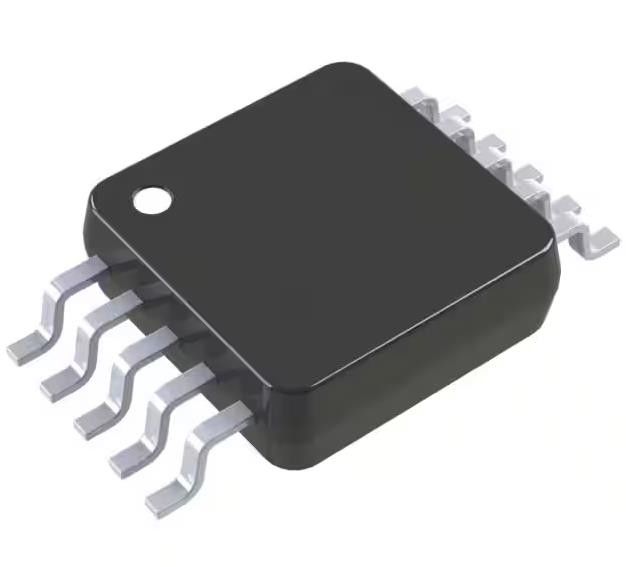

DS1390U-3+ リアルタイムクロック (RTC) ICクロック/カレンダー SPI 10-TFSOP, 10-MSOP
仕様 DS1390U-3+
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 時計/タイミング | |
| リアルタイムクロック | |
| Mfr | アナログ・デバイスズ・インク/マキシム・インテグレート |
| シリーズ | - |
| パッケージ | トューブ |
| 製品の状況 | アクティブ |
| タイプ | 時計/カレンダー |
| 特徴 | アラーム 超年 平方波の出力 トリックルチャージャー |
| メモリサイズ | - |
| 時間形式 | HH:MM:SS:hh (12/24時間) |
| 日付形式 | 報告するデータ |
| インターフェース | SPI |
| 電圧 - 供給 | 2.7V~3.3V |
| 電圧 - 電源,バッテリー | 1.3V~3.7V |
| 電流 - 時計計 (最大) | 125μA @ 2.7V ~ 3.3V |
| 動作温度 | -40°C ~ 85°C |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 10-TFSOP, 10-MSOP (0.118",3.00mm 幅) |
| 供給者のデバイスパッケージ | 10-uMAX/uSOP |
| 基本製品番号 | DS1390 |
特徴についてDS1390U-3+
● リアル タイム 時計 は 秒,秒,分,時間,日,日付,月,年 の 100 分の 1 を 数える.超年 の 補償 が 2100 年 まで 有効 です.
●出力ピンは,プログラム可能な周波数32.768kHz,8.192kHz,4.096kHz,または1Hz (DS1390/DS1393/DS1394のみ) で中断または平方波として設定できます.
● 日 の 時 に 合わせる 警報 器
● 電源 障害 を 検知 し,回路 を 切り替える
●出力/退出出力 (DS1391/DS1393) をリセットする
● SQW と INT の出力 (DS1392) を分離する
● 滴る 充電 能力
● SPI は 0 と 2 の モード を サポート し て い ます (DS1394)
● SPI は モード 1 と 3 を サポート し て い ます (DS1390/DS1391)
● 3 ワイヤー インターフェース (DS1392/DS1393)
● 3V と 3.3V で 4MHz
● 1.8V で 1MHz
● 3つの電圧:1.8V ±5%,3.0V ±10%,2.97から5.5V (DS1394:3.3V ±10%)
● 工業用 温度 範囲: -40°C から +85°C
● 保証 会社 の 研究 所 (UL) が 認定 さ れ た
詳細について DS1390U-3+
● 手持ち の 器具
● GPS/テレマティック 装置
● 時間 刻印 が 組み込まれ て いる
● 医療 器具
環境・輸出分類についてDS1390U-3+
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
