詳細情報 |
|||
| 単方向チャネル: | 2 | 電圧 - 逆スタンドオフ (標準): | 14.5V |
|---|---|---|---|
| 電圧 - ブレークダウン (最小): | 17.1V | 電圧- （最高） @ Ippを締め金で止めること: | 25V |
| 電流 - ピークパルス (10/1000µs): | 1.6A | パワー - ピークパルス: | 40W |
| 申請: | 自動車 | 動作温度: | -55°C | 150°C （TJ） |
製品の説明

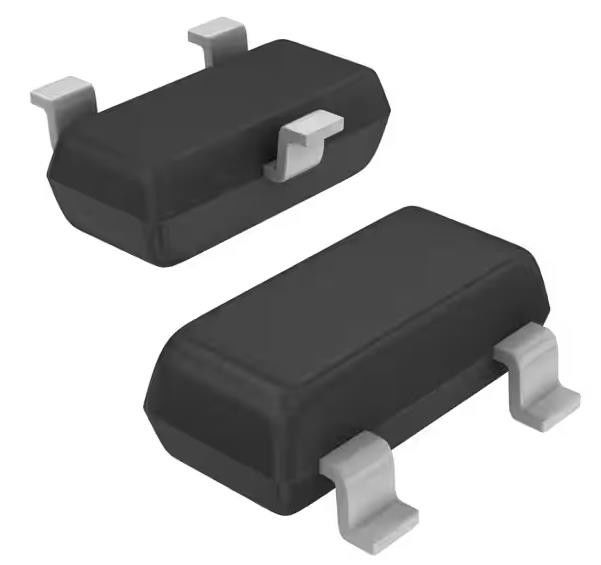

SZMMBZ18VALT1G 25V クランプ 1.6A Ipp Tvs ダイオード 表面マウント SOT-23-3
仕様 SZMMBZ18VALT1G
| タイプ | 記述 |
| カテゴリー | サーキット保護 |
| 臨時電圧抑制器 (TVS) | |
| TVSダイオード | |
| Mfr | 一半 |
| シリーズ | 自動車,AEC-Q101 |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| タイプ | ゼナー |
| 一方向のチャンネル | 2 |
| 電圧 - バックスタンド (タイプ) | 14.5V |
| 電圧 - 障害 (分) | 17.1V |
| 電圧 - 固定 (最大) @ Ipp | 25V |
| 電流 - ピークパルス (10/1000μs) | 1.6A |
| パワー - ピークパルス | 40W |
| 電力網の保護 | 違う |
| 申請 | 自動車 |
| 容量 @ 周波数 | - |
| 動作温度 | -55°C ~ 150°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | TO-236-3,SC-59,SOT-23-3 |
| 供給者のデバイスパッケージ | SOT-23-3 (TO-236) |
| 基本製品番号 | SZMMBZ18 |
特徴についてSZMMBZ18VALT1G
• SOT−23 パッケージは,1つの2つの単方向設定または1つの2方向設定を許可する
標準ゼナー断熱電圧範囲 −5.6Vから47V
•ピークパワー − 24 または 40 W @ 1.0 ms (単方向),図6の波形ごとに
• ESD 評価:
− 人体モデルごとにクラス3B (> 16kV)
− 機械モデルごとにC級 (> 400V)
• IEC61000−4−2レベル4のESD評価, ±30kV接触放電
• 最大 固定 電圧 @ ピーク パルス 電流
低漏れ < 5.0 A
燃やす可能性 UL 94 V−0
• SZ前記は,ユニークな場所と制御変更要件を必要とする自動車およびその他のアプリケーションのためのAEC−Q101資格とPPAP能力
• これらのデバイスは,Pb−フリーで,RoHS準拠です
デクリプションについてSZMMBZ18VALT1G
この二重単体シリコンゼナーダイオードは,一時的な電圧過電防止機能を必要とするアプリケーションのために設計されています.
環境・輸出分類についてSZMMBZ18VALT1G
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
