詳細情報 |
|||
| タイプ: | 順序子 | 監視される電圧の数: | 8 |
|---|---|---|---|
| 電圧-境界: | 8 選択可能な限界値の組み合わせ | 生産量: | プログラム可能 |
| 動作温度: | -40°C ~ 85°C (TA) | マウントタイプ: | 表面マウント |
製品の説明

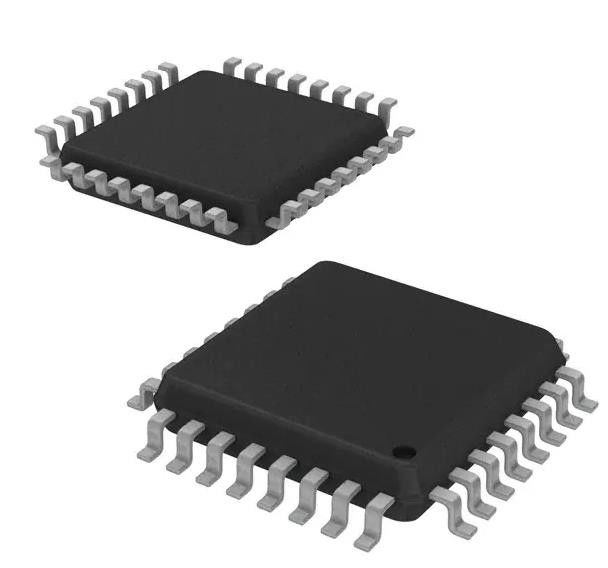

ADM1068ASTZ 統合回路チップ監督 プログラム可能 8チャンネル 32-LQFP
仕様 ADM1068ASTZ
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 監督者 | |
| Mfr | アナログ・デバイスズ |
| シリーズ | スーパーシーケンサー® |
| パッケージ | トレー |
| タイプ | シーケンサー |
| 監視された電圧数 | 8 |
| 電圧 - 限界値 | 8 選択可能な限界値の組み合わせ |
| 生産量 | プログラム可能 |
| リセット | - |
| タイムアウトをリセットする | - |
| 動作温度 | -40°C ~ 85°C (TA) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 32-LQFP |
| 供給者のデバイスパッケージ | 32LQFP (7x7) |
| 基本製品番号 | ADM1068 |
特徴についてADM1068ASTZ
* 最大8つの供給のための完全な監督とシーケンシングソリューション
* 8つの電源故障検出器は,電源をすべての電圧で<0.5%の精度で,25°Cで<1.0%の精度で,すべての電圧と温度で監視することができます.
* 4 つの選択可能な入力減衰器は,VH で 14.4 V に供給の監視を可能にします.
* 4つのデュアル機能入力,VX1からVX4 (VXx)
障害検出器を供給する高インピーダンスの入力 0.573Vから1.375Vの限界値
* PDO1からPDO8 (PDOx) までの 8 つのプログラム可能なドライバ出力
- 外部の引き上げプッシュ/引き出力を持つオープンコレクター,VDDCAPまたはVPxに駆動
- VDDCAPまたはVPxに弱い引き上げを持つオープンコレクター 外部N-FET (PDO1からPDO6のみ) と使用するための内部充電ポンプの高ドライブ
* シーケンシング エンジン (SE) は,状態のマシン制御を実装します
*PDO出荷物
- 入力イベントによる状態変化
- ボードの複雑な制御を可能にします
- 電源アップと電源オフのシーケンス制御
- 障害の処理
- 警告で発電を中断する
- ウォッチドッグ機能はSEに統合できる
- SMBus によるシーケンシングのプログラムソフトウェア制御
* 冗長性を向上させるため,VPx,VHの最高値で電力を供給する装置
* ユーザー EEPROM: 256 バイト
* 業界標準の2ワイヤーバスインターフェース (SMBus)
* VH,VPx = 1.2 V で保証されたPDO低
*32鉛 7mm × 7mm LQFPで入手可能
デクリプションについてADM1068ASTZ
* 中央オフィスシステム
* サーバー/ルーター
* 多電圧システム・ラインカード
* DSP/FPGA 供給配列
* 限界供給の回路内試験
環境・輸出分類についてADM1068ASTZ
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 3 (168 時間) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
