詳細情報 |
|||
| タイプ: | 時計/カレンダー | 特徴: | アラーム 超年 平方波出力 ウォッチドッグタイマー |
|---|---|---|---|
| メモリサイズ: | 32b | 時間のフォーマット: | HH:MM:SS （12/24 hr） |
| 日付表示形式: | YY MM DD dd | 電圧 - 供給: | 3V | 6V |
| 電圧-供給、電池: | 2.2V～6V | 現在 - 計時 (最大): | 20μA ~ 500μA @ 5V |
製品の説明

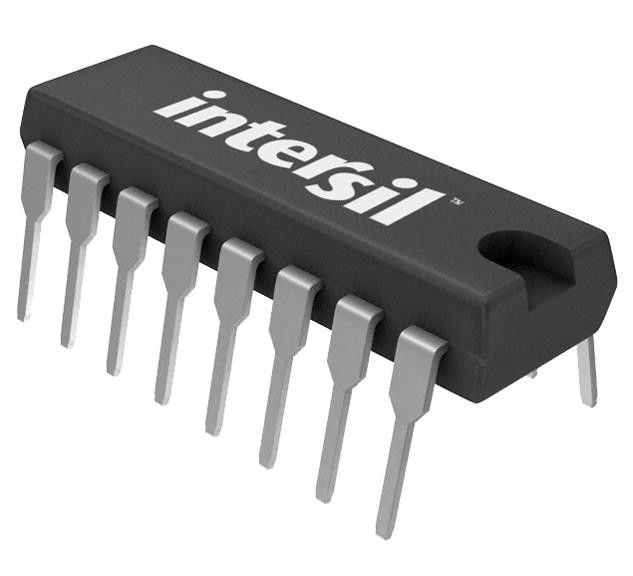

CDP68HC68T1EZ リアルタイムクロック (RTC) ICクロック/カレンダー 32B SPI 16-DIP
仕様 CDP68HC68T1EZ
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 時計/タイミング | |
| リアルタイムクロック | |
| Mfr | レネサス・エレクトロニクス・アメリカ・インク |
| シリーズ | - |
| パッケージ | トレー |
| タイプ | 時計/カレンダー |
| 特徴 | アラーム 超年 平方波出力 ウォッチドッグタイマー |
| メモリサイズ | 32B |
| 時間形式 | HH:MM:SS (12/24時間) |
| 日付形式 | 報告するデータ |
| インターフェース | SPI |
| 電圧 - 供給 | 3V~6V |
| 電圧 - 電源,バッテリー | 2.2V~6V |
| 電流 - 時計計 (最大) | 20μA ~ 500μA @ 5V |
| 動作温度 | -40°C ~ 85°C |
| マウントタイプ | 穴を抜ける |
| パッケージ/ケース | 16DIP (0.300",7.62mm) |
| 供給者のデバイスパッケージ | 16-PDIP |
| 基本製品番号 | CDP68HC68 |
特徴についてCDP68HC68T1EZ
SPI (シリアル・ペリファリ・インターフェイス)
• 完全 時計 の 機能
- 秒,分,時間 (12/24,AM/PM),週の日,日付,月,年 (0〜99),自動超年
• 32 文字×8 ビット RAM
• 秒,分,時間 アラーム
• 自動 電源 損失 検出
• 低最小待機電圧 (時間計測) . . . 2.2V
• 選択可能なクリスタルまたは50/60Hzのライン入力
• バッファーのクロック出力
• 電源が切れたときに振動器を電源化し,VDDピンに接続するバッテリー入力ピン
• 3 つの独立した中断モード
- アラーム
- 定期的な
- パワーダウン感覚
•Pbフリー (RoHS 準拠)
デクリプションについてCDP68HC68T1EZ
CDP68HC68T1リアルタイムクロックは時間/カレンダー機能,32バイトの静的RAM,および3ワイヤのシリアル周辺インターフェース (SPIバス) を提供しています.
環境・輸出分類についてCDP68HC68T1EZ
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
