詳細情報 |
|||
| チャンネルタイプ: | シングル | 運転者の数: | 1 |
|---|---|---|---|
| ゲートのタイプ: | IGBT、N-channel MOSFET | 電圧 - 供給: | 12V | 20V |
| 論理の電圧- VIL、VIH: | 0.8V、2.5V | 現在-ピーク出力（源、流し）: | 290mA、600mA |
| 入力タイプ: | 非逆になること | 最高高い側面の電圧- （ブートストラップ）: | 600V |
製品の説明

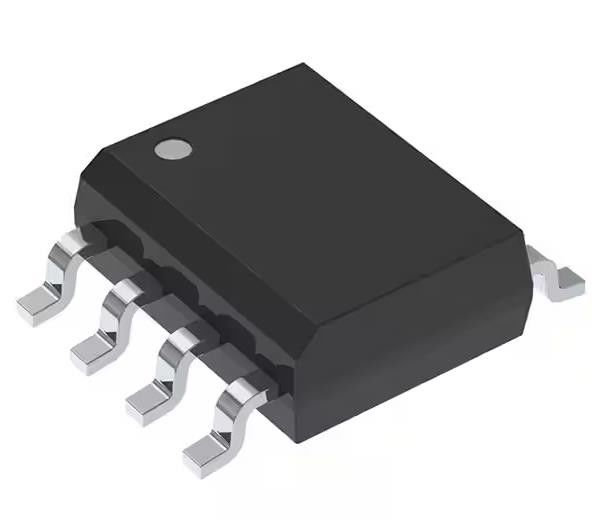

AUIRS2127STR ハイサイドゲートドライバーIC 逆転しない 8-SOIC
仕様 AUIRS2127STR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| ゲートドライバー | |
| Mfr | インフィニオン・テクノロジーズ |
| シリーズ | 自動車,AEC-Q100 |
| パッケージ | テープ&ロール (TR) |
| 駆動式構成 | ハイサイド |
| チャンネルタイプ | シングル |
| 運転手数 | 1 |
| ゲートタイプ | IGBT,NチャンネルMOSFET |
| 電圧 - 供給 | 12V~20V |
| 論理電圧 - VIL,HIV | 0.8V,2.5V |
| 電流 - ピーク出力 (源,シンク) | 290mA,600mA |
| 入力タイプ | 逆転しない |
| 高横電圧 - マックス (ブートストラップ) | 600V |
| 昇降時間 (種類) | 80nm,40nm |
| 動作温度 | -40°C ~ 150°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 8-SOIC (0.154",3.90mm 幅) |
| 供給者のデバイスパッケージ | 8-SOIC |
| 基本製品番号 | AUIRS2127 |
特徴についてAUIRS2127STR
• ブートストラップ操作用に設計された浮遊チャンネル
● +600Vまで完全稼働
負の過電圧に耐性がある
• 適用特有のゲート駆動範囲: モーター駆動: 12Vから20V (AUIRS2127/AUIRS2128) 自動車: 9Vから20V (AUIRS21271/AUIRS21281)
• 低電圧 ロック
● 塩分 の 減さ れ て いる 状態
● 3.3V,5Vと15Vのインプット・ロジック対応
• FAULTリードはシャットダウンが起きたことを示します.
• アウトプットとインプットの相乗 (AUIRS2127/AUIRS21271)
入力と相外出力 (AUIRS2128/AUIRS21281)
• 鉛 が ない,RoHS に 準拠 する
■自動車専攻*
デクリプションについてAUIRS2127STR
• フォークリフト モータードライブ
• 水力ポンプ
• IGBTドライブ 飽和感知
• 一般用途の3相インバーター
環境・輸出分類についてAUIRS2127STR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 3 (168 時間) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
この製品の詳細を知りたい
