詳細情報 |
|||
| ビットの数: | 12 | サンプリング率 (毎秒): | 125M |
|---|---|---|---|
| 入力の数: | 1 | 入力タイプ: | 差動、終わる単一 |
| 構成: | S/H-ADC | 比率- S/H:ADC: | 1:01 |
| A/Dのコンバーターの数: | 1 | 建築: | パイプライン化 |
製品の説明

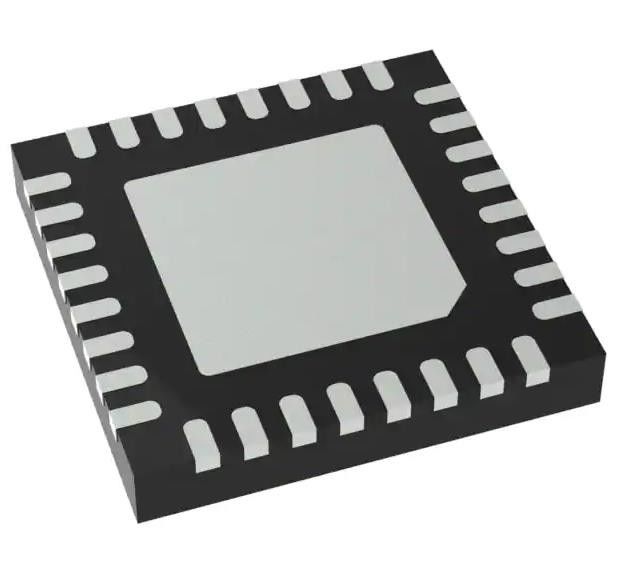

LTC2253IUH#PBF 12ビット アナログからデジタル変換器 1入力 1パイプライン 32-QFN
仕様 LTC2253IUH#PBF
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| データ取得 | |
| アナログからデジタル変換器 (ADC) | |
| Mfr | アナログ・デバイスズ |
| シリーズ | - |
| パッケージ | トューブ |
| 製品の状況 | アクティブ |
| ビット数 | 12 |
| サンプリング率 (秒あたり) | 125M |
| 入力数 | 1 |
| 入力タイプ | 差異性,単一の終わり |
| データインターフェース | パラレル |
| 構成 | S/H-ADC |
| 割合 - S/H:ADC | 1:01 |
| A/D 変換器の数 | 1 |
| 建築 | パイプライン |
| 参照型 | 外部,内部 |
| 電圧 - 供給,アナログ | 2.85V~3.4V |
| 電圧 - 電源,デジタル | 2.85V~3.4V |
| 特徴 | - |
| 動作温度 | -40°C ~ 85°C |
| パッケージ/ケース | 32-WFQFN 露出パッド |
| 供給者のデバイスパッケージ | 32QFN (5x5) |
| マウントタイプ | 表面マウント |
| 基本製品番号 | LTC2253 |
特徴についてLTC2253IUH#PBF
■ サンプルレート: 125Msps/105Msps
■単一 3V 電源 (2.85V から 3.4V)
■低電力:395mW/320mW
■ 70.2dB SNR
■ 88dB SFDR
■ コード が 欠落 し て い ない
■ 柔軟な入力: 1VP-P から 2VP-P 範囲
■ 640MHz フルパワー帯域幅 S/H
■ 時計 作業 サイクル 安定 器
■ シャットダウンと昼寝モード
■ ピン に 合致 する 家族
-125Msps: LTC2253 (12-ビット), LTC2255 (14-ビット)
-105Msps: LTC2252 (12-ビット), LTC2254 (14-ビット)
-80Msps: LTC2229 (12ビット), LTC2249 (14ビット)
-65Msps: LTC2228 (12ビット), LTC2248 (14ビット)
-40Msps: LTC2227 (12ビット), LTC2247 (14ビット)
-25Msps: LTC2226 (12ビット), LTC2246 (14ビット)
-10Msps: LTC2225 (12ビット), LTC2245 (14ビット)
■ 32ピン (5mm × 5mm) QFN パッケージ
デクリプションについてLM60CIM3/NOPB
■ ワイヤレス・ワイヤード・ブロードバンド通信
■ イメージシステム
■ 超音波
■ スペクトル分析
■ ポータブル 機器
環境・輸出分類についてLTC2253IUH#PBF
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | 3A991C2 |
| HTSUS | 8542.39.0001 |
