詳細情報 |
|||
| 抵抗力: | 10.7kOhms | 許容性: | ±0.1% |
|---|---|---|---|
| パワー (ワット): | 0.1W,1/10W | 構成: | メタル・フィルム |
| 温度係数: | ±25ppm/°C | 動作温度: | -55°C ~ 155°C |
| 終了回数: | 2 | サイズ / 寸法: | 長さ 0.063 インチ x 幅 0.031 インチ (1.60mm x 0.80mm) |
製品の説明

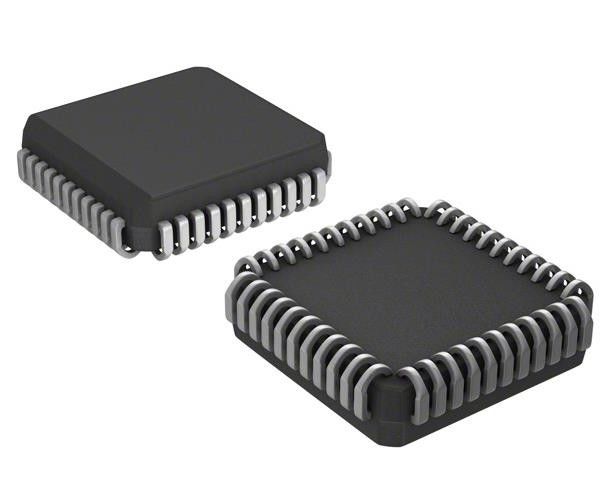

ATF1500A-10JU 統合回路チップIC CPLD 32MC 10NS 44PLCC
仕様 ATF1500A-10JU
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 埋め込み | |
| CPLD (複雑なプログラム可能な論理装置) | |
| Mfr | マイクロチップ技術 |
| シリーズ | ATF15xx |
| パッケージ | トューブ |
| プログラム可能なタイプ | システムプログラム可能 (最小100回プログラム/消去サイクル) |
| 遅延時間 tpd(1) マックス | 10 ns |
| 電圧供給 - 内部 | 4.5V~5.5V |
| マクロセル数 | 32 |
| I/O の数 | 32 |
| 動作温度 | -40°C ~ 85°C (TA) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 44-LCC (J-リード) |
| 供給者のデバイスパッケージ | 44-PLCC (16.6×16.6) |
| 基本製品番号 | ATF1500 |
特徴についてATF1500A-10JU
• 高密度で高性能で 電気的に消去可能な 複雑なプログラム可能な論理装置
44ピン,32 I/O CPLD
ピンからピンまでの最大遅延 7.5 ns
登録運転 125 MHz まで
完全に接続された入力とフィードバック論理配列
ATF1500/L ソフトウェアとハードウェアとの後方互換性
• 柔軟な論理マクロセル
D/T/ラッチ 設定可能なフリップフラップ
グローバルおよび個別登録制御信号
グローバルと個人出力を可能にする
プログラム可能な出力スローレート
• 電力管理の高度な機能
自動3mA待機 (ATF1500AL)
ピン制御10mA待機モード
プログラム可能なピンキーパー入力とI/O
• 商業用および産業用温度範囲で利用可能
• 44リードのPLCCとTQFPパッケージで利用可能
• 進歩 し た 閃光 テクノロジー
100% テスト
完全再プログラム可能
100 プログラム/消去 サイクル
20 年間のデータ保存
2000V ESD 保護
200mA 錠前抵抗力
• 人気のある第三者ツールによってサポートされています
• セキュリティ・ファイューズ機能
• 最も一般的に使用されるデバイスとピンの互換性
•グリーン (Pb/ハリドール料/RoHS対応) パッケージオプション
デクリプションについてRN73H1JTTD1072B25
ATF1500Aは高性能高密度複合型PLDです
環境・輸出分類についてATF1500A-10JU
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 2 (1年) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
この製品の詳細を知りたい
