詳細情報 |
|||
| 運転された構成: | 低側 | チャンネルタイプ: | 独立 |
|---|---|---|---|
| 運転者の数: | 2 | ゲートのタイプ: | N-Channel MOSFET |
| 電圧 - 供給: | 4.5V | 18V | 論理の電圧- VIL、VIH: | 0.8V、2.4V |
| 現在-ピーク出力（源、流し）: | 4A、4A | 昇降時間 (種類): | 15ns、15ns |
製品の説明

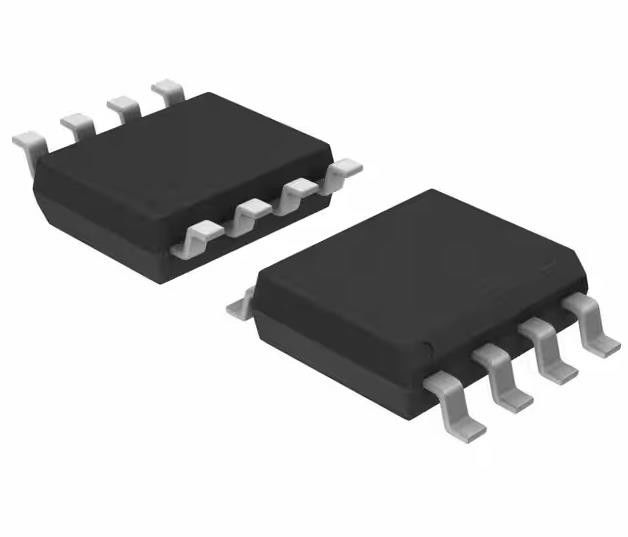

MIC4224YM 低面ゲート統合回路チップドライバーIC 逆転しない 8-SOIC
仕様 MIC4224YM
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| ゲートドライバー | |
| Mfr | マイクロチップ技術 |
| シリーズ | - |
| パッケージ | トューブ |
| 駆動式構成 | 低面 |
| チャンネルタイプ | 独立 |
| 運転手数 | 2 |
| ゲートタイプ | NチャネルMOSFET |
| 電圧 - 供給 | 4.5V~18V |
| 論理電圧 - VIL,HIV | 0.8V,2.4V |
| 電流 - ピーク出力 (源,シンク) | 4A,4A |
| 入力タイプ | 逆転しない |
| 昇降時間 (種類) | 15インチ 15インチ |
| 動作温度 | -40°C ~ 125°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 8-SOIC (0.154",3.90mm 幅) |
| 供給者のデバイスパッケージ | 8-SOIC |
| 基本製品番号 | MIC4224 |
特徴についてMIC4224YM
• 4.5Vから18Vの電源電圧の稼働範囲
• 高峰源/沈み源の電流
VDD=8Vで ±3A
VDD=12Vで ±4A
・15ns/15ns 2000pF の負荷で上昇と落ちる時間
• 25ns/35ns (上昇/低下) 入力伝播遅延
• 20ns/45ns (上昇/低下) 増殖遅延を可能にします
• 100kΩ 引き上げでアクティブハイドライバを有効にする入力
CMOS と TTL ロジック 入力 と 供給 電圧 に 依存 し ない 限界値 を 実現 する
ドライバ入力保護 -5V -40mA
●出力 > 500mA の逆電流へのロックアップ保護
• 業界標準のピンアウトと2つのパッケージオプション
│ ePAD MSOP-8 (θJA = 60°C/W)
8ピンのSOIC (θJA = 120°C/W)
双逆転 (MIC4223),双逆転 (MIC4224) および補完 (MIC4225) で利用できます.
• パラレルチャンネルによる二重出力駆動
・ -40°Cから+125°Cまでの作業交差点温度範囲
デクリプションについてMIC4224YM
• 高効率 MOSFET 切り替え
• スイッチモード電源
• DCからDC変換機
• モーターとソレノイドの運転手
• 時計 と 線 の 運転 者
• 同期直線器
• パルス トランスフォーマー
• D クラス 切り替え 増幅器
環境・輸出分類についてMIC4224YM
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
