詳細情報 |
|||
| 流出電圧から源電圧 (Vdss): | 12V | 電流 - 連続流出 (Id) @ 25°C: | 8A （Ta） |
|---|---|---|---|
| 駆動電圧 (最大Rdsオン,最小Rdsオン): | 1.5V、4.5V | Rdsオン (最大) @ Id, Vgs: | 21mOhm @ 8A,4.5V |
| Vgs(th) (最大) @ Id: | 900mV @ 250µA | ゲート充満（（最高） Qg） @ Vgs: | 18 NC @ 4.5ボルト |
製品の説明

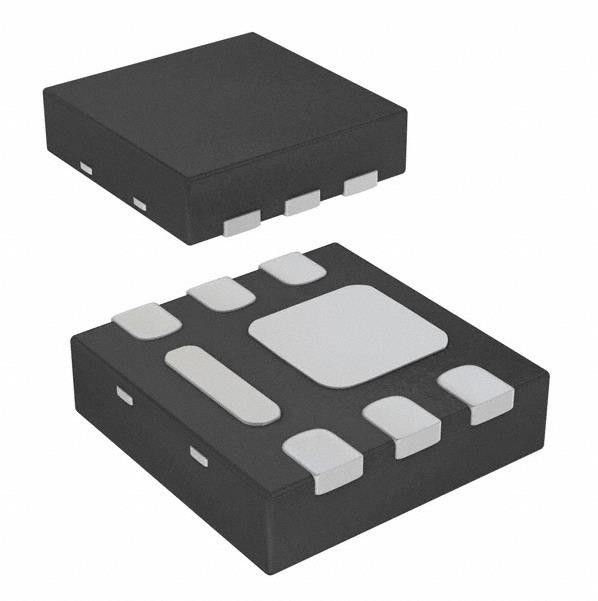

AON2403 Pチャンネル 12 V 8A (Ta) 2.8W (Ta) 表面マウント 6-DFN (2x2)
仕様 AON2403
| タイプ | 記述 |
| カテゴリー | 離散半導体製品 |
| トランジスタ | |
| FET,MOSFET | |
| シングルFET,MOSFET | |
| Mfr | アルファ&オメガ・セミコンダクター |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| FETタイプ | Pチャンネル |
| テクノロジー | MOSFET (金属酸化物) |
| 流出電圧から源電圧 (Vdss) | 12V |
| 電流 - 連続流出 (Id) @ 25°C | 8A (Ta) |
| 駆動電圧 (最大Rdsオン,最小Rdsオン) | 1.5V,4.5V |
| Rdsオン (最大) @ Id, Vgs | 21mOhm @ 8A,4.5V |
| Vgs(th) (最大) @ Id | 900mV @ 250μA |
| ゲートチャージ (Qg) (最大) @ Vgs | 18 nC @ 4.5 V |
| Vgs (最大) | ±8V |
| 入力容量 (Ciss) (最大) @ Vds | 1370 pF @ 6 V |
| FET 特徴 | - |
| 電力消耗 (最大) | 2.8W (Ta) |
| 動作温度 | -55°C ~ 150°C (TJ) |
| マウントタイプ | 表面マウント |
| 供給者のデバイスパッケージ | 6DFN (2x2) |
| パッケージ/ケース | 6-UDFN 露出パッド |
| 基本製品番号 | AON24 |
環境・輸出分類についてAON2403
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
