詳細情報 |
|||
| 頻度: | 728MHz ~ 960MHz | P1dB: | - |
|---|---|---|---|
| 利益: | 13dB | 騒音数: | 0.85dB |
| 電圧 - 供給: | 1.5V | 3.1V | 電流 - 供給: | 5.2mA |
| マウントタイプ: | 表面マウント | 供給者のデバイスパッケージ: | 6-XSON (1.1x0.7) |
製品の説明

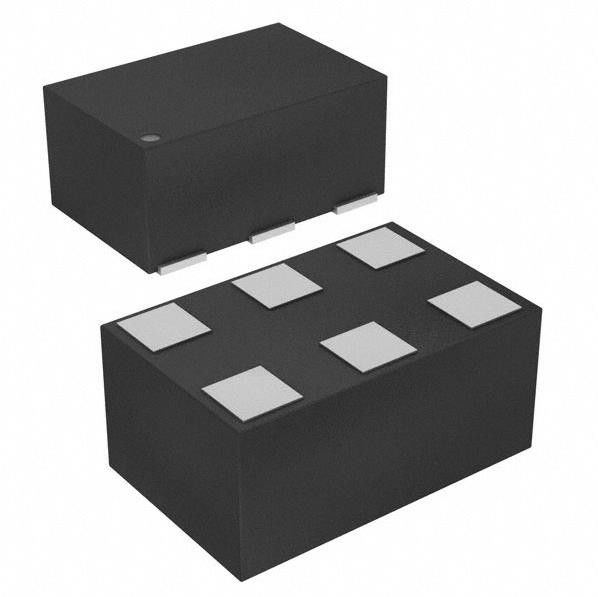

BGS8L2 RF統合回路チップ増幅器 IC 728MHz ~ 960MHz 6-XSON (1.1x0.7)
仕様 BGS8L2
| タイプ | 記述 |
| カテゴリー | RFとワイヤレス |
| RF増幅器 | |
| Mfr | N - X - P USA Inc. |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 頻度 | 728MHz ~ 960MHz |
| P1dB | - |
| 利益 | 13dB |
| 騒音数 | 0.85dB |
| RFタイプ | - |
| 電圧 - 供給 | 1.5V~3.1V |
| 電流 - 供給 | 5.2mA |
| 試験頻度 | - |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 6XFDFN |
| 供給者のデバイスパッケージ | 6-XSON (1.1x0.7) |
| 基本製品番号 | BGS8L2 |
特徴 BGS8L2
• 460 MHz から 960 MHz の 動作 周波数
• 騒音値 = 0.85 dB
• 13 dB の 増幅
• 1 dB の高入力圧縮点 -1 dBm
バイパススイッチの挿入損失は1.9 dB
■ IP3i 1.5 dBm
供給電圧 1.5V から 3.1V
• 自己遮蔽パッケージの概念
• 配電分離コンデンサ
• 5.2 mA @ 2.8 V の電流で最適化された性能
消電モードの電流消費 < 1 μA
• 温度安定化バイアスが組み込まれ,設計が簡単
• 入力マッチングインダクタが1つだけ必要です
■ 入力と出力DCが分離
• すべてのピンのESD保護 (HBM > 2kV)
• 輸出の統合マッチング
• 6ピンの鉛のないパッケージで提供されます 1.1 mm × 0.7 mm × 0.37 mm; 0.4 mm ピッチ: SOT1232
• 180 GHz トランジット周波数 - SiGe:C テクノロジー
• 湿度 レベル 1
適用する BGS8L2
• スマートフォンにおけるLTE受信のためのLNA
• 機能電話
• タブレット PC
• RF フロントエンド モジュール
• デジタルテレビ受信機
環境問題輸出分類 BGS8L2
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
