詳細情報 |
|||
| チャンネル数: | 1 | 入力-側面1/Side 2: | 1/0 |
|---|---|---|---|
| 電圧-分離: | 4170Vrms | 入力タイプ: | DC |
| 出力型: | 開いたコレクター | 現在-出力/チャネル: | 50 mA |
| データレート: | 1MHz | 伝搬遅延のtpLH/tpHL （最高）: | 4µs、4µs |
製品の説明

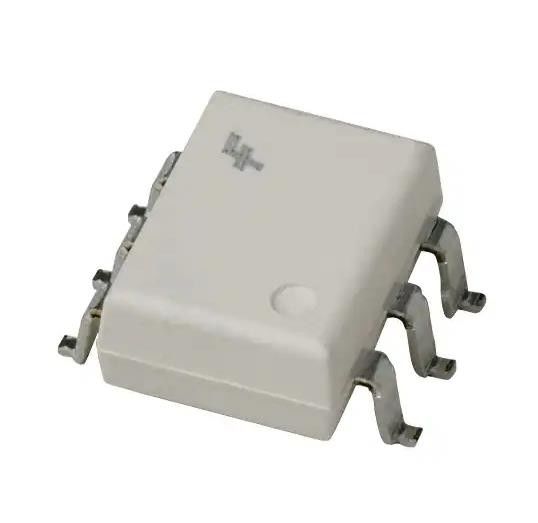

H11L1SR2M ロジック出力 オプチオイソレーター 1MHz オープンコレクター 4170Vrms 1チャンネル
仕様 H11L1SR2M
| タイプ | 記述 |
| カテゴリー | 隔離器 |
| オプティオイソレーター | |
| ロジック出力オプチオイソレーター | |
| Mfr | 一半 |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| チャンネル数 | 1 |
| 入力 - ページ1/ページ2 | 1/0 |
| 電圧 - 隔離 | 4170Vrms |
| 一般モード 臨時免疫力 (分) | - |
| 入力タイプ | DC |
| 出力型 | オープン・コレクター |
| 電流 - 出力/チャネル | 50mA |
| データレート | 1MHz |
| 増殖遅延 tpLH / tpHL (最大) | 4μs, 4μs |
| 昇降時間 (種類) | 100nm,100nm |
| 電圧 - 前向き (Vf) (タイプ) | 1.2V |
| 電流 - 直流向 (If) (最大) | 30mA |
| 電圧 - 供給 | 3V~15V |
| 動作温度 | -40°C ~ 85°C |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 6-SMD,ガイルウィング |
| 供給者のデバイスパッケージ | 6-SMD |
| 基本製品番号 | H11L1 |
特徴 H11L1SR2M
■ 高データレート,1 MHz 典型的な (NRZ)
■ 圧力と温度範囲全体でロックアップと振動がない
■ マイクロプロセッサ対応ドライブ
■ ロジック対応出力 16 mA 最大 0.4 V
■ 保証されたオン/オフ 限界ヒステレシス
■ 広範囲の電圧供給能力,すべての一般的な論理システムと互換性
■ 安全性及び規制の承認:
1分間に 4,170 VACRMS
DIN-EN/IEC60747-5-5, 850 V 絶縁電圧
適用する H11L1SR2M
■ ロジック・トゥ・ロジック 隔離器
■ プログラム可能な電流レベルセンサー
■ 線受信機 騒音や一時的な問題を排除する
■ AC から TTL に変換
■ 電源のデジタルプログラミング
■ コンピュータと周辺機器のインターフェース
環境問題輸出分類 H11L1SR2M
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8541.49.8000 |
