詳細情報 |
|||
| 誘導力: | 22μH | 許容性: | ±20% |
|---|---|---|---|
| 定位電流 (アンプ): | 2.8 A | 電流 - 飽和度 (Isat): | 2.2A |
| シールド: | シールド | DC抵抗 (DCR): | 174mOhm 最大 |
| 周波数 - 自己共鳴: | 8.3MHz | 評価: | AEC-Q200 |
製品の説明

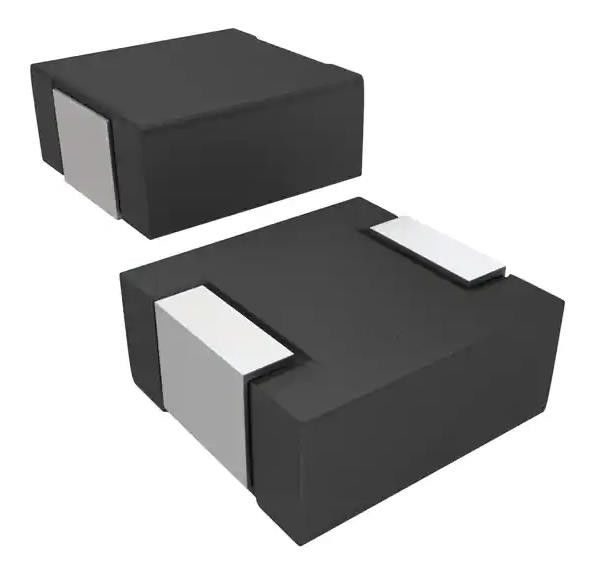

IHLP2525CZER220M5A 22 μH シールド型インダクタ 2.8 A 174mOhm
仕様 IHLP2525CZER220M5A
| タイプ | 記述 |
| カテゴリー | 誘導器,コイル,ストローク |
| 固定インダクタ | |
| Mfr | ヴィシェイ・デイール |
| シリーズ | IHLP-2525CZ-5A |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| タイプ | 鋳造物 |
| 材料 - 核 | - |
| 誘導力 | 22 μH |
| 許容性 | ±20% |
| 定位電流 (アンプ) | 2.8 A |
| 電流 - 飽和度 (Isat) | 2.2A |
| シールド | シールド |
| DC抵抗 (DCR) | 174mOhm 最大 |
| Q @ Freq | - |
| 周波数 - 自己共鳴 | 8.3MHz |
| 格付け | AEC-Q200 |
| 動作温度 | -55°C ~ 125°C |
| 誘導周波数 - 試験 | 100kHz |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 標準ではない |
| 供給者のデバイスパッケージ | - |
| サイズ / 寸法 | 0.270"L x 0.255"W (6.86mm x 6.47mm) |
| 高さ - 座席 (最大) | 0.118インチ (3.00mm) |
仕様 IHLP2525CZER220M5A
●高温,最高155°C
• 遮蔽 建築
• 1 MHz から 2 MHz まで の DC/DC エネルギー 貯蔵 が 優れている.SRF まで の フィルター インダクタ アプリケーション (標準 電気 仕様 表 を 参照).
• 飽和感なしで高速の瞬流のピークを処理する
• 複合材の施工により,非常に低いブズ音
• AEC-Q200 資格
適用する IHLP2525CZER220M5A
• エンジンとトランスミッション制御装置
• ディーゼル インジェクション ドライバー
• エンターテイメント/ナビゲーションシステムのためのDC/DC変換器
• モーターの騒音抑制:フロントガラス拭き機 / 電気座席 / 電動鏡 / 暖房・換気吹風機 / HID照明
• LED ドライバ
環境問題輸出分類 IHLP2525CZER220M5A
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| ECCN | EAR99 |
| HTSUS | 8504.50.4000 |
