詳細情報 |
|||
| チャンネル数: | 2 | チャンネルタイプ: | 一方向 |
|---|---|---|---|
| 電圧-分離: | 2500Vrms | 共通モード一時的な免除（分）: | 25kV/µs |
| データレート: | 5Mbps | 伝搬遅延のtpLH/tpHL （最高）: | 70ns、70ns |
| 脈拍幅のゆがみ（最高）: | 3ns | 昇降時間 (種類): | 1n, 1n |
製品の説明

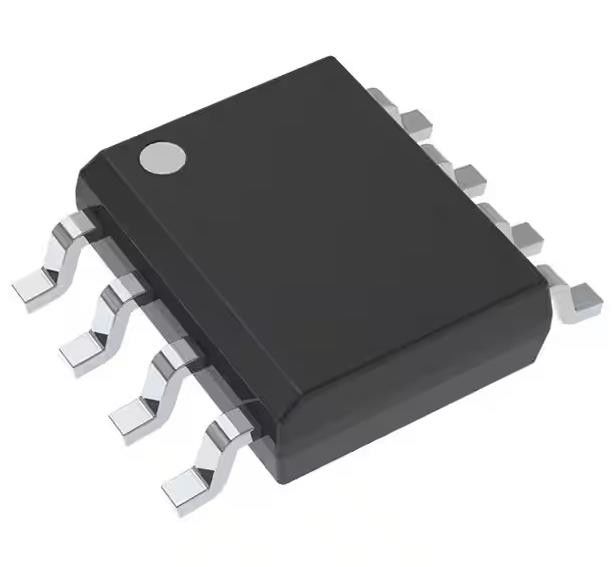

ISO7221BDR 一般用途デジタル隔離器 2500Vrms 2チャネル 5Mbps 25kV/μs
仕様 ISO7221BDR
| タイプ | 記述 |
| カテゴリー | 隔離器 |
| デジタル・アイソレーター | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| テクノロジー | 容量結合 |
| タイプ | 一般的な目的 |
| 孤立 し た 力 | 違う |
| チャンネル数 | 2 |
| チャンネルタイプ | 一方向 |
| 電圧 - 隔離 | 2500Vrms |
| 一般モード 臨時免疫力 (分) | 25kV/μs |
| データレート | 5Mbps |
| 増殖遅延 tpLH / tpHL (最大) | 70nm 70nm |
| パルス幅歪み (最大) | 3ns |
| 昇降時間 (種類) | 1n, 1n |
| 電圧 - 供給 | 3V~5.5V |
| 動作温度 | -40°C ~ 125°C |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 8-SOIC (0.154",3.90mm 幅) |
| 供給者のデバイスパッケージ | 8-SOIC |
| 基本製品番号 | ISO7221 |
仕様 ISO7221BDR
1,5,25 と 150 Mbps の 信号 速 率 オプション
低チャネル対チャネル出力偏差,1ns マックス
低パルス幅歪み (PWD) 1ns マックス
低ジッターコンテンツ,1ns 150 Mbpsでタイプ
• 50 kV/μs 典型的な一時免疫力
• 2.8V (Cグレード) で動作する3.3V,または5Vの電源
• 4kV ESD保護
• 高度 な 電磁 抵抗 力
・40°Cから+125°Cまでの操作範囲
• 定電圧での典型的な28年間の寿命 (ISO72xファミリーのデジタル隔離器と隔離電容器の高電圧寿命投影を参照)
• 安全 に 関する 認定
DIN VDE V0884-11:2017-01およびDIN EN 61010-1 (VDE 0411-1) による4000-VPK VIOTM,560 VPK VIORM の VDE 基本隔熱
UL 1577 による2500 VRMS 隔離
CSA IEC 60950-1 と IEC 62368-1 に準拠して承認
適用する ISO7221BDR
• 産業用フィールドバス
モッドバス
プロフィブスTM
DeviceNetTM データバス
• パソコン 周辺 インターフェース
• サーボ制御インターフェース
• データ 取得
環境問題輸出分類 ISO7221BDR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
