詳細情報 |
|||
| モジュレーション: | ASK,FSK,OK | 頻度: | 300MHz ~ 450MHz |
|---|---|---|---|
| データ速度は (最大): | 66kbps | 電力 - 輸出: | 13.1dBm |
| 敏感性: | -114dBm | 電圧 - 供給: | 2.1V~3.6V,4.5V~5.5V |
| 現在-受け取る: | 6.1mA ~ 7.0mA | 現在-送信する: | 3.5mA ~ 12.4mA |
製品の説明
MAX7032ATJ+T IC RF TxRx 一般的なISMのみ < 1GHz 300MHz ~ 450MHz 32-WFQFN
仕様 MAX7032ATJ+T
| タイプ | 記述 |
| カテゴリー | RFとワイヤレス |
| RFトランシーバーIC | |
| Mfr | アナログ・デバイスズ・インク/マキシム・インテグレート |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 製品の状況 | アクティブ |
| タイプ | TxRxのみ |
| RFファミリー/標準 | 一般ISM < 1GHz |
| 議定書 | - |
| モジュレーション | ASK,FSK,OK |
| 頻度 | 300MHz ~ 450MHz |
| データ速度は (最大) | 66kbps |
| 電力 - 輸出 | 13.1dBm |
| 敏感性 | -114dBm |
| メモリサイズ | - |
| シリアルインターフェース | - |
| 電圧 - 供給 | 2.1V~3.6V,4.5V~5.5V |
| 現行 - 受信 | 6.1mA ~ 7.0mA |
| 電流 - 送電 | 3.5mA ~ 12.4mA |
| 動作温度 | -40°C ~ 125°C |
| マウントタイプ | 表面マウント |

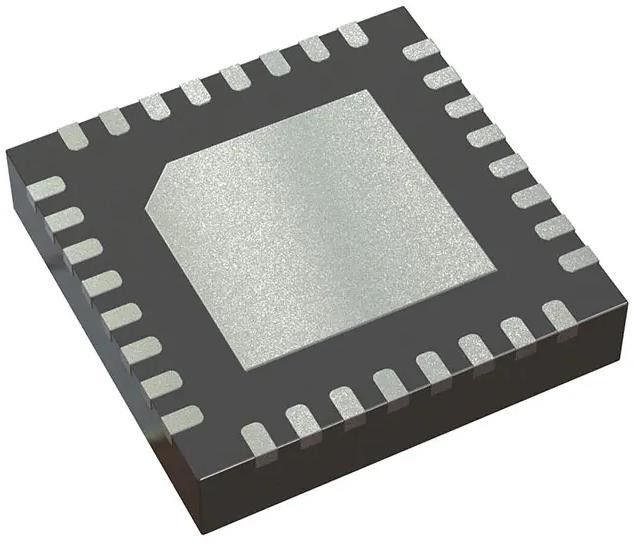

| パッケージ/ケース | 32-WFQFN 露出パッド |
| 供給者のデバイスパッケージ | 32TQFN (5x5) |
| 基本製品番号 | MAX7032 |
仕様 MAX7032ATJ+T
* +2.1V から +3.6V または +4.5V から +5.5V の単一電源操作
* シングルクリスタルトランシーバー
* 300MHz から 450MHz の キャリア 周波数 は ユーザー に 調整 できる
* ASK/OOK と FSK モジュレーション
* フラクショナル-N PLL レジスタを通してユーザー調整可能なFSK周波数偏差
* fXTAL/4096 キャリア周波数間隔付きのアジャイルトランスミッター周波数シンセサイザー
* +10dBm出力 50Ω負荷に
* TX/RX スイッチが組み込まれています
* 統合された送信・受信PLL,VCO,ループフィルター
* > 45dB 画像拒絶
*典型的なRF感度* ASK: -114dBm FSK: -110dBm
* 外部フィルター付きIF帯域幅を選択可能
* 高ダイナミックレンジのRSSI出力
* 低電力管理の自動投票
* < 12.5mA 送信モード電流
* < 6.7mA 受信モード電流
* < 23.5μA ポーリングモード電流
* < 800nA 切断電流
* スピード・オン・スタート機能, < 250μs
* 32ピンの小さな薄いQFNパッケージ
適用する MAX7032ATJ+T
* 2つの方向のリモートキーレスアクセス
* セキュリティシステム
* ホーム・オートメーション
* リモコン
* リモコンセンサー
* 煙のアラーム
* ガレージ ドア オープナー
* ローカルテレメトリシステム
環境問題輸出分類 MAX7032ATJ+T
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | 5A991A |
| HTSUS | 8542.39.0001 |
