詳細情報 |
|||
| タイプ: | トランシーバー | 議定書: | FlexRay |
|---|---|---|---|
| 運転者/受信機の数: | 1/1 | デュプレックス: | 半分 |
| データレート: | 10Mbps | 動作温度: | -40°C ~ 125°C |
| 電圧 - 供給: | 4.75V~5.25V | パッケージ/ケース: | 16-SSOP （0.209"、5.30mmの幅） |
製品の説明

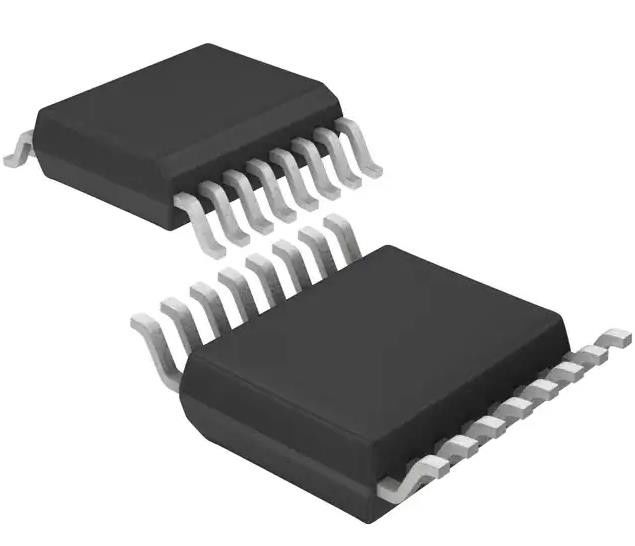

NCV7381ADP0R2G 1/1 集積回路チップトランシーバー ハーフフレックスレイ 16-SSOP
仕様 NCV7381ADP0R2G
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| インターフェース | |
| ドライバー,受信機,トランシーバー | |
| Mfr | 一半 |
| シリーズ | 自動車,AEC-Q100,FlexRayTM |
| パッケージ | テープ&ロール (TR) |
| 製品の状況 | 新しい デザイン の ため の もの で は ない |
| タイプ | トランシーバー |
| 議定書 | フレックスレイ |
| 運転者/受信者の数 | 祈り に 答え て ください |
| デュプレックス | 半分 |
| データレート | 10Mbps |
| 電圧 - 供給 | 4.75V~5.25V |
| 動作温度 | -40°C ~ 125°C |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 16-SSOP (0.209",5.30mm 幅) |
| 供給者のデバイスパッケージ | 16-SSOP |
| 基本製品番号 | NCV7381 |
特徴 NCV7381ADP0R2G
• FlexRayの電気物理層仕様Rev 3 に適合しています.0.1
• 10 Mbit/s まで の 通信 の ため に,通常の 電力 モード で の FlexRay 送信機 と 受信機
• 60 ns ビット タイム のサポート
• リモート 覚醒 検出 用 の FlexRay 低 電力 モード 受信 器
• 周波数帯全体で優れた電磁気感受性 (EMS) レベル.非常に低い電磁気排出量 (EME)
● バスピン >10kVのシステムESDパルスに対して保護
• 供給 が 欠け て いる 場合 や 供給 が ない 場合 の 安全 な 行動
• プロトコルコントローラとホストのインターフェースピン (TxD,RxD,TxEN,RxEN,STBN,BGE,EN,ERRN)
• 外部規制機関の制御のためのINH出力
• 地元 警報 ピン WAKE
• TxEN タイムアウト
• BGE の フィードバック
独立電圧ランプアップのVBAT,VCC,VIOの供給ピン:
*VBAT電源パラメータ範囲 5.5Vから50V
*VCC電源パラメータ範囲 4.75V から 5.25V
* VIO 供給パラメータ範囲 2.3 V から 5.25 V
• 14V と 28V のシステムと互換性
作業環境温度は−40°Cから+125°C (TAMB_Class1)
• 交差点温度モニタリング 2 段階
• SSOP−16 パッケージ
• これらのデバイスは,Pb−フリー,ハロゲンフリー/BFRフリーで,RoHS対応です
適用する NCV7381ADP0R2G
NCV7381は,FlexRay電気物理層仕様Rev.3に準拠する単チャンネルFlexRayバスドライバーである.0.1,最大10Mbit/sの通信速度に対応する.
環境問題輸出分類 NCV7381ADP0R2G
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 2 (1年) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
