詳細情報 |
|||
| トランジスタタイプ: | PNP - 偏見がある | 現在-コレクター（（最高） IC）: | 100 mA |
|---|---|---|---|
| 電圧-コレクターのエミッターの故障（最高）: | 50V | 抵抗器-基盤（R1）: | 47のkOhms |
| 抵抗器-エミッターの基盤（R2）: | 47のkOhms | DCの現在の利益（hFE） （分） @ IC、Vce: | 80 @ 5mA、10V |
| Vceの飽和（最高） @ Ib、IC: | 250mV @ 300μA, 10mA | 現在-コレクターの締切り（最高）: | 500nA |
製品の説明

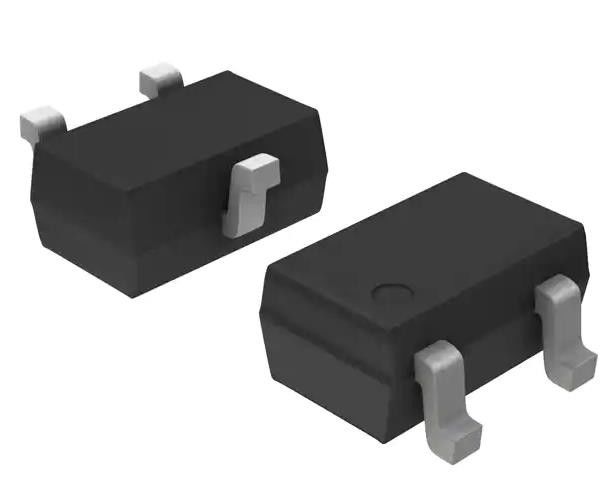

SMUN5113T1G バイアス式バイポラールトランジスタ PNP - 50 V 100 mA 202 mW
仕様 SMUN5113T1G
| タイプ | 記述 |
| カテゴリー | 離散半導体製品 |
| トランジスタ | |
| 双極性 (BJT) | |
| 単一のバイアスバイアスバイアストランジスタ | |
| Mfr | 一半 |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | 時代遅れ |
| トランジスタタイプ | PNP - 偏見がある |
| 電流 - コレクター (Ic) (最大) | 100mA |
| 電圧 - コレクターエミッター分解 (最大) | 50V |
| 抵抗 - ベース (R1) | 47キロオム |
| レジスタ - エミッターベース (R2) | 47キロオム |
| DC電流増幅 (hFE) (分) @ Ic, Vce | 80 @ 5mA, 10V |
| Vce 飽和度 (最大) @ Ib, Ic | 250mV @ 300μA, 10mA |
| 電流 - コレクター切断値 (最大) | 500nA |
| パワー - マックス | 202mW |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | SC-70,SOT-323 |
| 供給者のデバイスパッケージ | SC-70-3 (SOT323) |
| 基本製品番号 | SMUN5113 |
特徴 SMUN5113T1G
• 円形 の 設計 を 簡素 に する
• 板 の 空間 を 減らす
• 部品数 を 減らす
• SとNSV前記は,ユニークなサイトと制御変更要件を必要とする自動車およびその他のアプリケーションのためのAEC-Q101資格とPPAP対応
• これらのデバイスは,Pb−フリー,ハロゲンフリー/BFRフリーで,RoHS対応です
適用する SMUN5113T1G
このシリーズデジタルトランジスタは,単一のデバイスと外部抵抗バイアスネットワークを代替するように設計されています.
環境問題輸出分類 SMUN5113T1G
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8541.21.0095 |
