詳細情報 |
|||
| ロジックタイプ: | インバーター | 回路数: | 2 |
|---|---|---|---|
| 入力の数: | 2 | 最大伝搬遅延 @ V、最大 CL: | 3.5ns @ 5V,50pF |
| 電圧 - 供給: | 1.65V～5.5V | 電流 - 静止状態 (最大): | 10 µA |
| 電流 - 出力高,低: | 32mA、32mA | 入れられた論理のレベル-低速: | 0.41V ~ 1.38V |
| ハイライト: | SN74LVC2GU04DBVR インバーターチップ,SOT-23-6インバーターチップ |
||
製品の説明

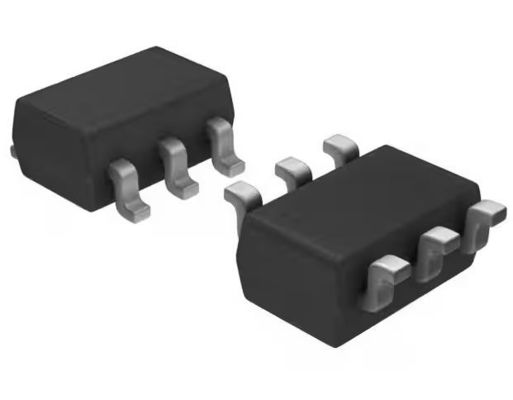

SN74LVC2GU04DBVR インバーター集積回路チップ 2チャネルSOT-23-6
仕様 SN74LVC2GU04DBVR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 論理 | |
| ゲートとインバーター | |
| Mfr | テキサス・インストラクション |
| シリーズ | 74LVC |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| ロジックタイプ | インバーター |
| 回路数 | 2 |
| 入力数 | 2 |
| 特徴 | - |
| 電圧 - 供給 | 1.65V~5.5V |
| 電流 - 静止状態 (最大) | 10 μA |
| 電流 - 出力高,低 | 32mA,32mA |
| 入力論理レベル - 低い | 0.41V ~ 1.38V |
| 入力論理レベル - 高 | 1.24V~4.13V |
| 最大増殖遅延 @ V,最大CL | 3.5ns @ 5V,50pF |
| 動作温度 | -40°C ~ 125°C (TA) |
| マウントタイプ | 表面マウント |
| 供給者のデバイスパッケージ | SOT-23-6 |
| パッケージ/ケース | SOT-23-6 |
| 基本製品番号 | 74LVC2GU04 |
特徴 SN74LVC2GU04DBVR
* テキサス・インストラクションのNanoFree rmパケットで入手可能
* 5V Vcc 動作をサポートする
*入力 5.5 V までの電圧を受け入れます
* 3.3 V で最大 tpd 3.7 ns
* 低電力消費,最大10A
* +24mA出力ドライブ 3.3V
* 典型的な電圧 (出力地面反射) <0.8V Vcc = 3.3V,TA = 25C
*典型的なVoHv (出力Vo Undershoot) >2VでVcc=3.3V,TA=25C
*loff ライブ挿入,部分停電モード,バックドライブ保護をサポート
* 最大5.5VからVccレベルまでインプットを変換するためにダウントランスフォーマーとして使用できます
* バッファリングされていない出力
* ラッチアップ性能 100 mA を超える JESD 78 クラスII
* ESD 保護は JESD を上回る
- 222000-V 人間の体モデル (A114-A)
- 200Vの機械モデル (A115-A)
- 1000V充電装置モデル (C101)
適用する SN74LVC2GU04DBVR
このダブルインバータは1.65Vから5.5VのVCC操作のために設計されています.
環境問題輸出分類 SN74LVC2GU04DBVR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
