詳細情報 |
|||
| 流出電圧から源電圧 (Vdss): | 60V | 電流 - 連続流出 (Id) @ 25°C: | 120A （Tc） |
|---|---|---|---|
| 駆動電圧 (最大Rdsオン,最小Rdsオン): | 4.5V,10V | Rdsオン (最大) @ Id, Vgs: | 3.5mOhm @ 29A, 10V |
| Vgs(th) (最大) @ Id: | 2.5V @ 250µA | ゲート充満（（最高） Qg） @ Vgs: | 330 nC @ 10 V |
| Vgs (最大): | ±20V | 入れられたキャパシタンス（（最高） Ciss） @ Vds: | 14700 pF @ 25 V |
| ハイライト: | SQM120N06-3M5L-GE3 表面マウント,TO-263 表面設置 |
||
製品の説明

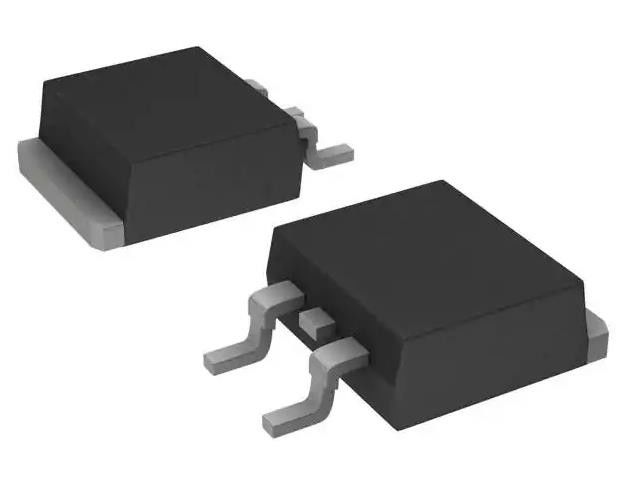

SQM120N06-3M5L-GE3 Nチャネル 60 V 120A (Tc) 375W (Tc) 表面マウント TO-263
仕様SQM120N06-3M5L-GE3
| タイプ | 記述 |
| カテゴリー | 離散半導体製品 |
| トランジスタ | |
| FET,MOSFET | |
| シングルFET,MOSFET | |
| Mfr | ビシャイ シリコンニックス |
| シリーズ | 自動車,AEC-Q101,TrenchFET® |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| FETタイプ | Nチャンネル |
| テクノロジー | MOSFET (金属酸化物) |
| 流出電圧から源電圧 (Vdss) | 60V |
| 電流 - 連続流出 (Id) @ 25°C | 120A (Tc) |
| 駆動電圧 (最大Rdsオン,最小Rdsオン) | 4.5V,10V |
| Rdsオン (最大) @ Id, Vgs | 3.5mOhm @ 29A, 10V |
| Vgs(th) (最大) @ Id | 2.5V @ 250μA |
| ゲートチャージ (Qg) (最大) @ Vgs | 330 nC @ 10 V |
| Vgs (最大) | ±20V |
| 入力容量 (Ciss) (最大) @ Vds | 14700 pF @ 25 V |
| FET 特徴 | - |
| 電力消耗 (最大) | 375W (Tc) |
| 動作温度 | -55°C~175°C (TJ) |
| マウントタイプ | 表面マウント |
| 供給者のデバイスパッケージ | TO-263 |
| パッケージ/ケース | TO-263-3,D2Pak (2リード+タブ),TO-263AB |
| 基本製品番号 | SQM120 |
特徴 SQM120N06-3M5L-GE3
• トレンチFET® パワー MOSFET
• 低熱抵抗のパッケージ
• AEC-Q101 資格
• 100% Rg と UIS テスト
環境問題輸出分類 SQM120N06-3M5L-GE3
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
