詳細情報 |
|||
| 参照のタイプ: | 分路 | 出力型: | 調節可能 |
|---|---|---|---|
| 電圧 - 出力 (分/固定): | 1.24V | 電圧 - 出力 (最大): | 18V |
| 電流 - 出力: | 15 mA | 許容性: | ±1% |
| 現在-陰極: | 100μA | 動作温度: | -40°C ~ 125°C (TA) |
| ハイライト: | TLV431AFTA 統合回路チップ,SOT-23-3 統合回路チップ |
||
製品の説明

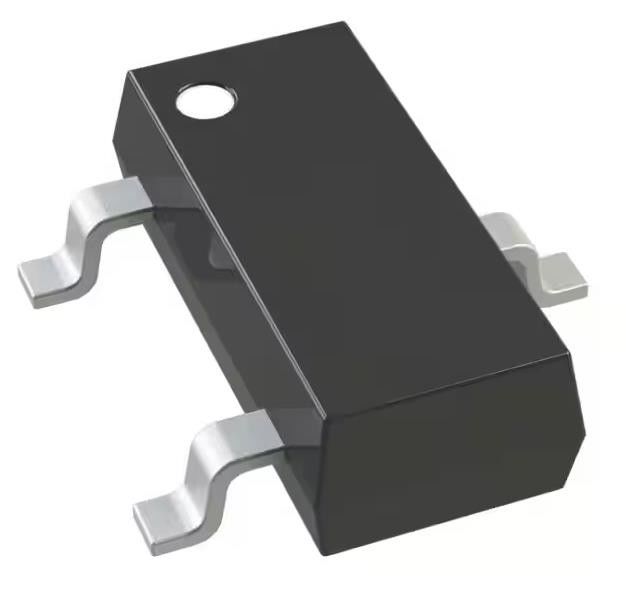

TLV431AFTA シャント電圧参照IC 調節可能 1.24V 18 VV ±1% 15mA SOT-23-3
仕様 TLV431AFTA
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 基準電圧 | |
| Mfr | ディオード組み込み |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 製品の状況 | アクティブ |
| 参照型 | シャント |
| 出力型 | 調節可能 |
| 電圧 - 出力 (分/固定) | 1.24V |
| 電圧 - 出力 (最大) | 18V |
| 電流 - 出力 | 15mA |
| 許容性 | ±1% |
| 温度係数 | - |
| 騒音 - 0.1Hz から 10Hz | - |
| 騒音 - 10Hzから10kHz | - |
| 電圧 - 入力 | - |
| 電流 - 供給 | - |
| 電流 - カソード | 100 μA |
| 動作温度 | -40°C ~ 125°C (TA) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | TO-236-3,SC-59,SOT-23-3 |
| 供給者のデバイスパッケージ | SOT-23-3 |
| 基本製品番号 | TLV431 |
特徴TLV431AFTA
*低電圧操作 VREF = 1.24V
* 温度範囲 -40〜+125°C
* +25°C の基準電圧容量
- 0.2% TLV431T
- 0.5% TLV431B
- 1% TLV431A
* 典型的な温度変動
- 4mV (0°Cから+70°C)
- 6mV (-40°Cから+85°C)
- 11mV (-40°Cから+125°C)
* 80μA 最低カソード電流
* 0.25Ω 典型的な出力阻力
* 調節可能な出力電圧 VREF 18V
*完全に鉛無し,完全にRoHS対応 (注1)
*ハロゲンとアンチモンなし. 緑色装置 (注3)
* 自動車対応部品は別データシート (TLV431Q) で利用できます.
適用するTLV431AFTA
TLV431は,3つの端末で調整可能なシャントレギュレーターで,優れた温度安定性と出力電流処理能力が20mAまであります.出力電圧は,任意の電圧に設定できます..24Vと18Vで,2つの外部の分割抵抗を選択する.
環境と輸出分類TLV431AFTA
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
