詳細情報 |
|||
| タイプ: | ツェナー | 単方向チャネル: | 1 |
|---|---|---|---|
| 電圧 - 逆スタンドオフ (標準): | 30.8V | 電圧 - ブレークダウン (最小): | 34.2V |
| 電圧- （最高） @ Ippを締め金で止めること: | 49.9V | 電流 - ピークパルス (10/1000µs): | 30.1A |
| パワー - ピークパルス: | 1500W (1.5kW) | 申請: | 自動車 |
| ハイライト: | TPSMC36AHE3 / 9AT 統合回路チップ,表面の台紙の集積回路の破片 |
||
製品の説明

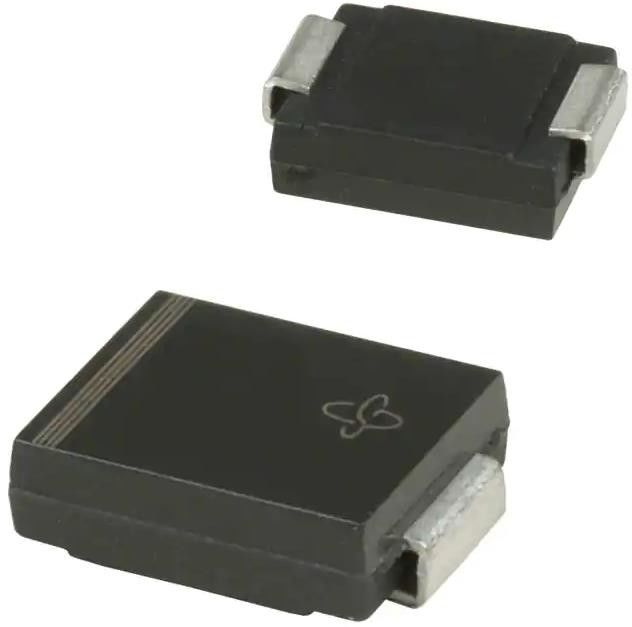

TPSMC36AHE3 / 9AT 49.9V クランプ 30.1A Ipp Tvs ダイオード 表面マウント DO-214AB (SMCJ)
仕様 TPSMC36AHE3/9AT
| タイプ | 記述 |
| カテゴリー | サーキット保護 |
| 臨時電圧抑制器 (TVS) | |
| TVSダイオード | |
| Mfr | ヴィシェイ・ジェネラル・セミコンダクター - ダイオード部門 |
| シリーズ | 自動車,AEC-Q101,PAR® |
| パッケージ | テープ&ロール (TR) |
| タイプ | ゼナー |
| 一方向のチャンネル | 1 |
| 電圧 - バックスタンド (タイプ) | 30.8V |
| 電圧 - 障害 (分) | 34.2V |
| 電圧 - 固定 (最大) @ Ipp | 49.9V |
| 電流 - ピークパルス (10/1000μs) | 30.1A |
| パワー - ピークパルス | 1500W (1.5kW) |
| 電力網の保護 | 違う |
| 申請 | 自動車 |
| 容量 @ 周波数 | - |
| 動作温度 | -65°C~185°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | DO-214AB,SMC |
| 供給者のデバイスパッケージ | DO-214AB (SMCJ) |
| 基本製品番号 | TPSMC36 |
特徴TPSMC36AHE3/9AT
• 交差点パシブ化最適化設計 パシブ化アニゾトロプ式直流器技術
• TJ = 185 °C 能力 高信頼性と自動車の要求に適した
• 片方向の極性のみで利用可能
●10/1000μsの波形で1500Wピークパルス電源能力
• 優れた固定能力
• 反応時間が非常に速い
• 増強電圧抵抗が低い
• J-STD-020 によりMSLレベル1を満たし,LF 最大ピークは260°C
• AEC-Q101 合格 入手可能
- 自動車の注文コード:ベースP/NHE3またはP/NHM3
適用するTPSMC36AHE3/9AT
*ケース:SMC (DO-214AB)
* 鋳造化合物はUL 94 V-0炎症性評価を満たす
*ベースP/NHE3_X - RoHS準拠とAEC-Q101資格
* ベース P/NHM3_X - ハロゲンフリーで,RoHS準拠で,AEC-Q101 資格を取得している (?? _X?? は修正コードを表示します,例えばA,B, )
*端末: J-STD-002 と JESD 22-B102 HE3 と HM3 の後尾で溶接可能なマットチンの電線は,JESD 201 クラス 2 の口ひげ試験を満たしています.
* 極性: カラー帯はカソード端を表します
環境と輸出分類TPSMC36AHE3/9AT
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
