詳細情報 |
|||
| スイッチタイプ: | 一般目的 | 出力数: | 1 |
|---|---|---|---|
| インプット:アウトプット: | 0.042361111 | 入力タイプ: | 非逆になること |
| Rdsの（タイプ）: | 7mOhm | インターフェース: | オン/オフ |
| 電圧 - 負荷: | 4V | 28V | 現在-出力（最高）: | 100A |
| ハイライト: | VN7007ALHTR ICチップ,100A ICチップ |
||
製品の説明

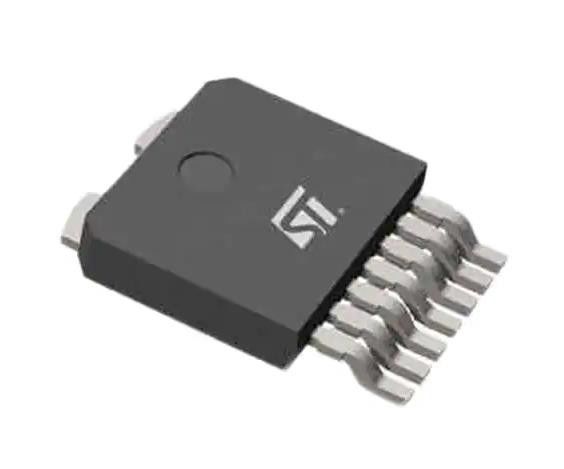

VN7007ALHTR 電源スイッチ/ドライバ 1:1 Nチャンネル 100A OctaPAK 7+1
仕様 VN7007ALHTR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 電源配送スイッチ,負荷ドライバー | |
| Mfr | STMマイクロ電子機器 |
| シリーズ | 自動車,AEC-Q100 |
| パッケージ | テープ&ロール (TR) |
| 製品の状況 | アクティブ |
| スイッチタイプ | 一般的な目的 |
| 出力数 | 1 |
| インプット:アウトプット | 0.042361111 |
| 出力構成 | ハイサイド |
| 出力型 | Nチャンネル |
| インターフェース | オン/オフ |
| 電圧 - 負荷 | 4V~28V |
| 電圧 - 供給 (Vcc/Vdd) | 必須ではない |
| 電流 - 出力 (最大) | 100A |
| Rdsオン (タイプ) | 7mOhm |
| 入力タイプ | 逆転しない |
| 特徴 | 自動再起動 |
| 欠陥対策 | 電流制限 (固定),開放負荷検出,過熱,過電圧,UVLO |
| 動作温度 | -40°C ~ 150°C (TJ) |
| マウントタイプ | 表面マウント |
| 供給者のデバイスパッケージ | オクタパック 7+1 |
| パッケージ/ケース | OctaPAK (7リード+タブ) |
| 基本製品番号 | VN7007 |
特徴VN7007ALHTR
*AEC-Q100資格
* 一般
- シングルチャネルスマートハイサイドドライバーとCurrentSenseアナログフィードバック
- 非常低待機電流
- 3.0Vと5VCMOS出力に対応する
* 診断機能
- 過負荷と近接 (電力の制限) の表示
- 熱停止表示
- オフ状態のオープンロード検出
- VCC検出への出力短縮
- 感覚を有効/無効にする
* 保護
- 低電圧停止
- 超電圧クランプ
- 負荷電流の制限
適用するVN7007ALHTR
自動車用スマート電源配送,ランプ,暖房システム,DCモーター,リレー交換,高功率抵抗型および感電型アクチュエータ用に特別設計されています.
環境と輸出分類VN7007ALHTR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 3 (168 時間) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
