詳細情報 |
|||
| ビットの数: | 14 | サンプリング率 (毎秒): | 1m |
|---|---|---|---|
| 入力の数: | 2 | 入力タイプ: | 疑似差動、終わる単一 |
| データインターフェース: | SPI、DSP | 構成: | MUX-S/H-ADC |
| 比率- S/H:ADC: | 1:01 | A/Dのコンバーターの数: | 1 |
製品の説明

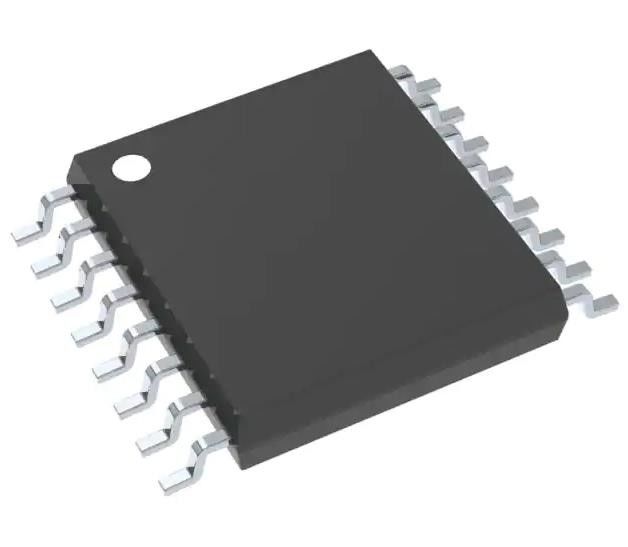

ADS7280IPW 14 ビット アナログからデジタル変換器 2 入力 1 SAR 16-TSSOP
仕様 ADS7280IPW
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| データ取得 | |
| アナログからデジタル変換器 (ADC) | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | トューブ |
| 製品の状況 | アクティブ |
| ビット数 | 14 |
| サンプリング率 (秒あたり) | 1M |
| 入力数 | 2 |
| 入力タイプ | 偽差,単一の終わり |
| データインターフェース | SPI,DSP |
| 構成 | MUX-S/H-ADC |
| 割合 - S/H:ADC | 1:01 |
| A/D 変換器の数 | 1 |
| 建築 | SAR |
| 参照型 | 外部 |
| 電圧 - 供給,アナログ | 5V |
| 電圧 - 電源,デジタル | 1.65V~5.5V |
| 特徴 | - |
| 動作温度 | -40°C ~ 85°C |
| パッケージ/ケース | 16-TSSOP (0.173",4.40mm 幅) |
| 供給者のデバイスパッケージ | 16-TSSOP |
| マウントタイプ | 表面マウント |
| 基本製品番号 | ADS7280 |
特徴 ADS7280IPW
*2.7Vから5.5Vのアナログ電源,低電源:
- 13.7mW (1MHz, +VA = 3V, +VBD = 1.8V)
* 1MHz サンプリングレート 3V s +VA S 5.5V,900kHz サンプリングレート 2.7V S +VA S 3V
* DC性能が優れている:
- +0.4LSB タイプ,土1.0LSB マックス INL
- +0.4LSB タイプ,土1.0LSB マックス DNL
- +0.8mV 最大オフセットエラー 3Vl
- +1.25mV 最大オフセットエラー 5V
* f=10kHzで85.9dBのSNRで優れたACパフォーマンス105.3dB SFDR,-100.1dB THD
*内蔵変換クロック (CCLK)
*1.65Vから5.5VのIO電源:
- SPITM/DSP対応のシリアルインターフェース
- SCLK 50MHzまで
* 総合的な電源停止モード:
- 深いパワーダウン
- 眠り ダウン
- オートナップ 停電
* 単極入力範囲: 0V から VREF
* ソフトウェアリセット
*グローバルCONVST (CSから独立)
* プログラム可能な状態/極度 EOC/INT
* 4 * 4 QFN-16 と TSSOP-16 パッケージ
* マルチチップ デイジーチェーンモード
* プログラム可能なTAGビット出力
* 自動/手動チャンネル選択モード (ADS7280)
適用する ADS7280IPW
* コミュニケーション
* トランスデューサー インターフェース
* 医療機器
* マグネトメーター
* 産業プロセス制御
* データ取得システム
* 自動試験装置
環境問題輸出分類 ADS7280IPW
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 2 (1年) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
