詳細情報 |
|||
| ビットの数: | 16 | サンプリング率 (毎秒): | 100k |
|---|---|---|---|
| 入力の数: | 1 | 入力タイプ: | 終わる単一 |
| データインターフェース: | パラレル | 構成: | S/H-ADC |
| 比率- S/H:ADC: | 1:01 | A/Dのコンバーターの数: | 1 |
製品の説明

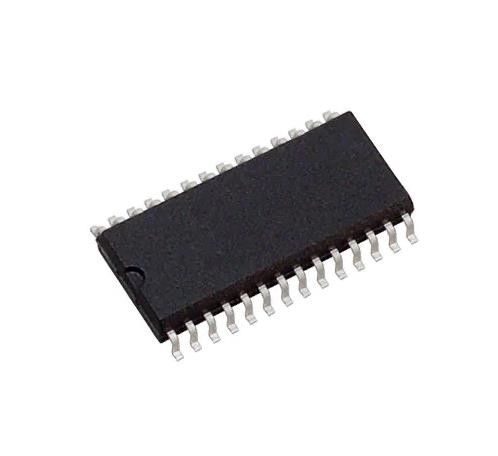

ADS7805U 16 ビット アナログからデジタル変換器 1 入力 1 SAR 28-SOIC
仕様 ADS7805U
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| データ取得 | |
| アナログからデジタル変換器 (ADC) | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | トューブ |
| ビット数 | 16 |
| サンプリング率 (秒あたり) | 100k |
| 入力数 | 1 |
| 入力タイプ | 単一の終わり |
| データインターフェース | パラレル |
| 構成 | S/H-ADC |
| 割合 - S/H:ADC | 1:01 |
| A/D 変換器の数 | 1 |
| 建築 | SAR |
| 参照型 | 外部,内部 |
| 電圧 - 供給,アナログ | 5V |
| 電圧 - 電源,デジタル | 5V |
| 特徴 | - |
| 動作温度 | -25°C ~ 85°C |
| パッケージ/ケース | 28SOIC (0.295", 7.50mm 幅) |
| 供給者のデバイスパッケージ | 28SOIC |
| マウントタイプ | 表面マウント |
| 基本製品番号 | ADS7805 |
特徴 ADS7805U
● 100kHz分 サンプリング 速さ
●標準 ±10V 入力範囲
● 86dB分 SINAD 20kHz入力で
● ±3.0 LSB 最大 INL
●DNL: 16ビット 欠落コードはありません
● 単一の +5V 供給 操作
● 12 ビット ADS7804 と パイン対応
● 内部 や 外部 の 参照 を 使う
● フル パラレル データ 出力
● 100mW 最大電源分散
● 0.3" DIP-28 と SO-28
適用する ADS7805U
ADS7805は,最先端のCMOS構造を使用した完全な16ビットサンプリング,アナログからデジタル (A/D) 変換機である.連続近似レジスタ (SAR) A/D変換器 試料と保持 (S/H)参照,クロック,マイクロプロセッサ使用のためのインターフェース,3ステート出力ドライバ
環境問題輸出分類 ADS7805U
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 3 (168 時間) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
