詳細情報 |
|||
トランジスタタイプ: | NPN | 現在-コレクター((最高) IC): | 0.25 |
---|---|---|---|
電圧-コレクターのエミッターの故障(最高): | 60V | Vceの飽和(最高) @ Ib、IC: | 375mV @ 300mA 6A |
現在-コレクターの締切り(最高): | 50nA (ICBO) | DCの現在の利益(hFE) (分) @ IC、Vce: | 100 @ 2A,1V |
パワー - マックス: | 3W | 頻度-転移: | 130MHz |
製品の説明

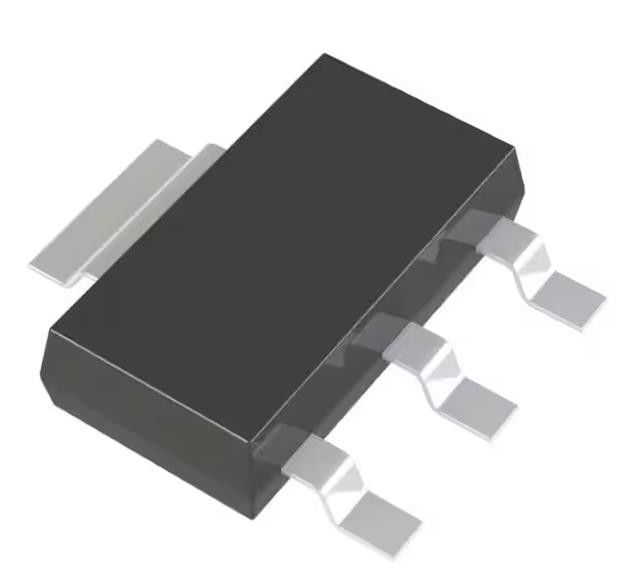

FZT851TA 双極トランジスタ NPN 60V 6A 130MHz 3W 表面マウント SOT-223-3
仕様 FZT851TA
タイプ | 記述 |
カテゴリー | 離散半導体製品 |
トランジスタ | |
双極性 (BJT) | |
単極性トランジスタ | |
Mfr | ディオード組み込み |
シリーズ | - |
パッケージ | テープ&ロール (TR) |
切断テープ (CT) | |
トランジスタタイプ | NPN |
電流 - コレクター (Ic) (最大) | 0.25 |
電圧 - コレクターエミッター分解 (最大) | 60V |
Vce 飽和度 (最大) @ Ib, Ic | 375mV @ 300mA 6A |
電流 - コレクター切断値 (最大) | 50nA (ICBO) |
DC電流増幅 (hFE) (分) @ Ic, Vce | 100 @ 2A,1V |
パワー - マックス | 3W |
頻度 - 移行 | 130MHz |
動作温度 | -55°C ~ 150°C (TJ) |
マウントタイプ | 表面マウント |
パッケージ/ケース | TO-261-4, TO-261AA について |
供給者のデバイスパッケージ | SOT-223-3 |
基本製品番号 | FZT851 |
特徴 FZT851TA
● BVCEO > 60V
IC = 6A 高連続コレクター電流
ICM = 20Aピークパルス電流
低飽和電圧 VCE (sat) < 100mV @ 1A
RCE (sat) = 44mΩ 低等価オン抵抗
高強度保持のために 10A まで指定された hFE
• 補完型PNP:FZT951
• 鉛のない仕上げ; RoHS に準拠 (注 1 & 2)
• ハロゲンとアンチモンなし. 緑色 装置 (注3)
• FZT851Qは,特定の変更制御を必要とする自動車アプリケーションに適しています.この部分はAEC-Q101資格があり,PPAP対応しており,IATF16949認定施設で製造されています.
適用する FZT851TA
ケース:SOT223型DN
•ケース素材: 形状塑料, 緑色 形状化合物. UL 炎症性ランキング 94V-0
湿度感度: J-STD-020 によるレベル1
• 端末: 仕上げ - マットチンの塗装鉛. MIL-STD-202,方法208に従って溶接可能
• 体重:0.112グラム (約)
環境問題輸出分類 FZT851TA
ATRIBUTE について | 記述 |
RoHS 状態 | ROHS3 に準拠 |
湿度感度レベル (MSL) | 1 (無制限) |
REACH ステータス | REACH 影響を受ける |
ECCN | EAR99 |
HTSUS | 8541.29.0075 |
