詳細情報 |
|||
| ロジックタイプ: | 緩衝し、非逆になる | エレメント数: | 1 |
|---|---|---|---|
| エレメントごとにビット数: | 1 | 出力型: | 3 ステート |
| 電流 - 出力高,低: | 8mA、8mA | 電圧 - 供給: | 1.6V~5.5V |
| 動作温度: | -40°C ~ 125°C (TA) | パッケージ/ケース: | SC-74A,SOT-753 |
製品の説明

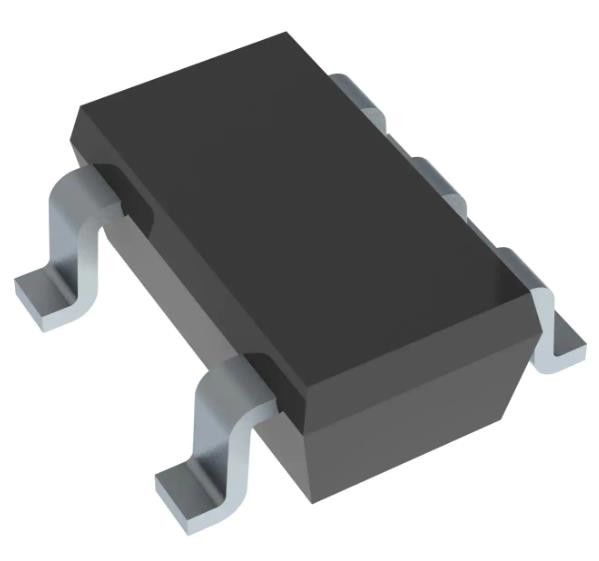

SN74LV1T125DBVR 逆転しない 1 要素 1 ビット 1 要素 3 状態出力 SOT-23-5
仕様 SN74LV1T125DBVR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 論理 | |
| バッファー,ドライバ,受信機,トランシーバー | |
| Mfr | テキサス・インストラクション |
| シリーズ | 74LV |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| ロジックタイプ | バッファー,逆転しない |
| エレメント数 | 1 |
| エレメントごとにビット数 | 1 |
| 入力タイプ | - |
| 出力型 | 3 州 |
| 電流 - 出力高,低 | 8mA 8mA |
| 電圧 - 供給 | 1.6V~5.5V |
| 動作温度 | -40°C ~ 125°C (TA) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | SC-74A,SOT-753 |
| 供給者のデバイスパッケージ | SOT-23-5 |
| 基本製品番号 | 74LV1T125 |
特徴 SN74LV1T125DBVR
• 5V,3.3V,2.5V,1.8V VCC の単一電源電圧変換器
• 1.8Vから5.5Vの動作範囲
翻訳:
◎1.2V (※1) から1.8V,1.8V VCC
1.5Vから2.5Vの2.5-VCC
◎1.8Vから3.3Vの3.3VVCC
¥ 3.3Vから5.0Vの5.0VVCCで
翻訳:
¥ 3.3Vから1.8V 1.8VのVCCで
¥3.3Vから2.5V,2.5-V VCC
¥ 5.0Vから3.3Vの3.3VVCCで
• 論理出力は VCC に参照されます
•出力ドライブ:
5Vで8.0mAの出力ドライブ
◎ 7.0 mA の 3.3 V の出力ドライブ
◎ 1.8 V で 3.0 mA の出力駆動
• 3.3-V VCC で 50 MHz まで 特徴付けられる
• 5.0 V 入力ピンの許容量
・40°Cから125°Cまでの作業温度範囲
• ロッチアップ性能は250mAPper JESD 17を超えています
適用する SN74LV1T125DBVR
• 電気通信
• ポータブル アプリケーション
• サーバー
•PCとノートPC
環境問題輸出分類SN74LV1T125DBVR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
