詳細情報 |
|||
| ロジックタイプ: | 緩衝し、非逆になる | エレメント数: | 4 |
|---|---|---|---|
| エレメントごとにビット数: | 4 | 出力型: | 3 ステート |
| 電流 - 出力高,低: | 24mA、24mA | 電圧 - 供給: | 2.7V~3.6V |
| 動作温度: | -40°C ~ 85°C (TA) | マウントタイプ: | 表面マウント |
| ハイライト: | 74ALVC162244PAG,74ALVC162244PAG 統合回路チップ,バッファーの集積回路チップ |
||
製品の説明

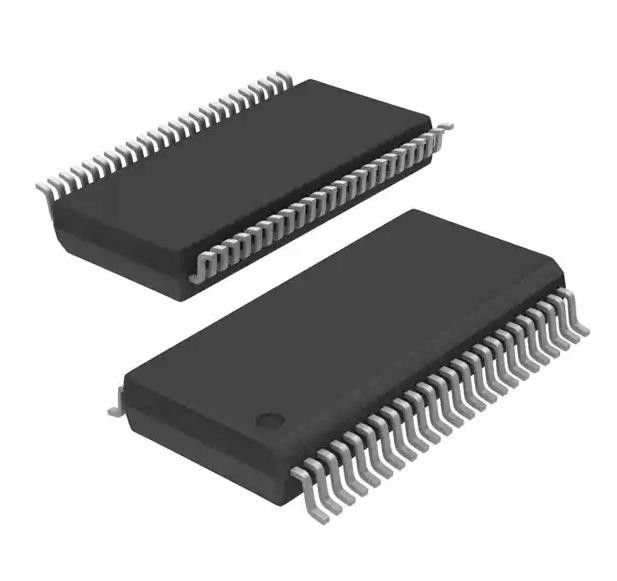

74ALVC162244PAG バッファ 4 エレメント 4 ビット 1 エレメント 3 状態出力 48-TSSOP
仕様 74ALVC162244PAG
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 論理 | |
| バッファー,ドライバ,受信機,トランシーバー | |
| Mfr | レネサス・エレクトロニクス・アメリカ・インク |
| シリーズ | 74ALVC |
| パッケージ | トューブ |
| 製品の状況 | 最後の買い物 |
| ロジックタイプ | バッファー,逆転しない |
| エレメント数 | 4 |
| エレメントごとにビット数 | 4 |
| 入力タイプ | - |
| 出力型 | 3 州 |
| 電流 - 出力高,低 | 24mA 24mA |
| 電圧 - 供給 | 2.7V~3.6V |
| 動作温度 | -40°C ~ 85°C (TA) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 48-TFSOP (0.240",6.10mm 幅) |
| 供給者のデバイスパッケージ | 48-TSSOP |
| 基本製品番号 | 74ALVC162244 |
特徴 74ALVC162244PAG
■0.5 マイクロン CMOS テクノロジー
典型的な tSK (output skew) < 250ps
機械モデルを使用するESD > 2000V,MIL-STD-883,方法3015; > 200V (C = 200pF,R = 0)
VCC = 3.3V ± 0.3V,正常範囲
VCC = 2.7V から 3.6V,拡張範囲
VCC = 2.5V ± 0.2V
• CMOS 電力レベル (0.4μW 典型的な静態)
• 騒音の幅を増やすため,レール・トゥ・レール出力スイング
• TSSOP パッケージで入手可能
適用する 74ALVC162244PAG
● 3.3V 高速システム
● 3.3V 以下の電圧の計算システム
環境と輸出分類74ALVC162244PAG
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8504.31.2000 |
