詳細情報 |
|||
| 頻度: | 1kHz | 20MHz | 電圧 - 供給: | 2.7V~5.5V |
|---|---|---|---|
| 電流 - 供給: | 920 µA | 動作温度: | -40°C ~ 85°C |
| パッケージ/ケース: | SOT-23-5 薄型,TSOT-23-5 | 供給者のデバイスパッケージ: | TSOT-23-5 |
| マウントタイプ: | 表面マウント | 基本製品番号: | LTC6900 |
製品の説明

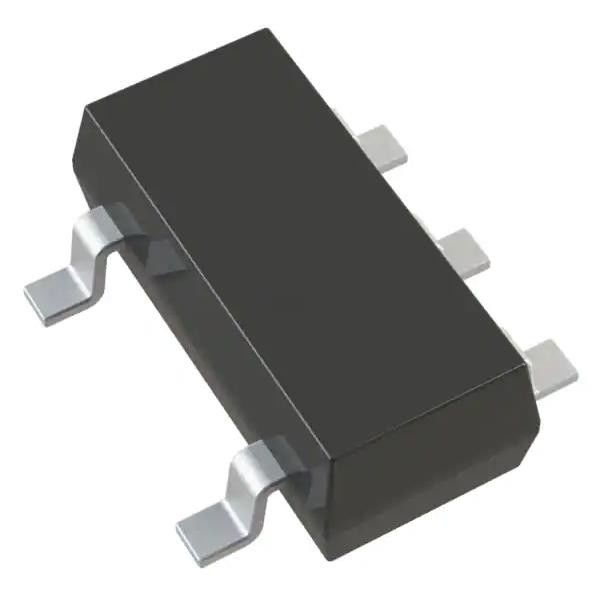

LTC6900CS5#TRMPBF オシレーター,シリコンIC 1kHz ~ 20MHz TSOT-23-5
仕様 LTC6900CS5#TRMPBF
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 時計/タイミング | |
| プログラム可能なタイマーと振動器 | |
| Mfr | アナログ・デバイスズ |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| タイプ | オシレーター シリコン |
| 伯爵さん | - |
| 頻度 | 1kHz ~ 20MHz |
| 電圧 - 供給 | 2.7V~5.5V |
| 電流 - 供給 | 920 μA |
| 動作温度 | -40°C ~ 85°C |
| パッケージ/ケース | SOT-23-5 薄型,TSOT-23-5 |
| 供給者のデバイスパッケージ | TSOT-23-5 |
| マウントタイプ | 表面マウント |
| 基本製品番号 | LTC6900 |
特徴 LTC6900CS5#TRMPBF
* 1 つの外部抵抗が周波数を設定します
* 1kHzから20MHzの周波数範囲
* 500μA 典型的な電流 VS = 3V, 3MHz
* 周波数エラー ≤1.5% 最大 5kHz から 10MHz (TA = 25°C)
* 周波数エラー ≤2% 最大 5kHz から 10MHz (TA = 0°C から 70°C)
* ±40ppm/°C 温度安定性
* 0.04%/V 供給安定性
* 50% ±1% デューティサイクル 1kHz から 2MHz
* 50% ± 5% デューティサイクル 2MHz から 10MHz
* 急速な起動時間: 50μs から 1.5ms
* 100Ω CMOS アウトプットドライバー
* 単一の2.7Vから5.5Vの電源から動作します
* 低プロフィール (1mm) ThinSOTTM パッケージ
適用する LTC6900CS5#TRMPBF
* 持ち運び可能な電池駆動機器
*PDA
* 携帯電話
*低コスト精密オシレーター
* 充電ポンプドライバー
* 交換電源の時計参照
* 時計を切り換えたコンデンサ・フィルター
* 固定結晶振動器の交換
* セラミックオシレーター交換
環境と輸出分類LTC6900CS5#TRMPBF
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
