詳細情報 |
|||
| ロジックタイプ: | バイナリーカウンター | 方向性: | 上がって |
|---|---|---|---|
| エレメント数: | 2 | エレメントごとにビット数: | 4 |
| リセット: | アシンクロン | 計算率: | 27MHz |
| トリガータイプ: | 否定的な端 | 電圧 - 供給: | 4.5V~5.5V |
製品の説明

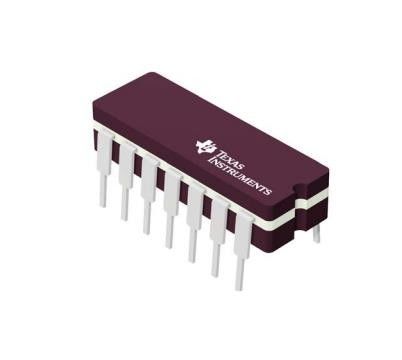

CD54HCT393F カウンター IC バイナリー カウンター 2 エレメント 4 ビット ネガティブ エッジ 14-CDIP
仕様 CD54HCT393F
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 論理 | |
| カウンター,ディバイダー | |
| Mfr | テキサス・インストラクション |
| シリーズ | 54HCT |
| パッケージ | トューブ |
| ロジックタイプ | バイナリーカウンター |
| 方向性 | 上がって |
| エレメント数 | 2 |
| エレメントごとにビット数 | 4 |
| リセット | アシンクロン |
| タイミング | - |
| 計算率 | 27MHz |
| トリガータイプ | 負のエッジ |
| 電圧 - 供給 | 4.5V~5.5V |
| 動作温度 | -55°C ~ 125°C (TA) |
| マウントタイプ | 穴を抜ける |
| パッケージ/ケース | 14-CDIP (0.300",7.62mm) |
| 供給者のデバイスパッケージ | 14-CDIP |
特徴 SN54107J
• 完全静的動作
• バッファリング入力
• 一般的なリセット
• 負の辺のクロッキング
熱帯雨林 (温度範囲を超えて):
標準出力 10 LSTTL 負荷
バスの運転手は15LSTTLの負荷を出力します
■ 広範囲の動作温度: 55°Cから125°C
• 均衡 の ある 増殖 遅延 と 移行 時間
• LSTTL ロジックICと比較して,電力量が大幅に削減
• HC型
2Vから6Vの動作
低騒音抵抗性:NIL=30%,NIH=30% VCC=5Vで
• HCT の種類
4.5Vから5.5Vの動作
直接LSTTL入力論理互換性,VIL=0.8V (最大),HIV=2V (最小)
CMOS入力互換性,VOL,VOHでII ≤ 1 μA
適用する CD54HCT393F
¥HC393と¥HCT393は4段階の波動式バイナリーカウンターである.
環境と輸出分類CD54HCT393F
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 適用されない |
この製品の詳細を知りたい
