詳細情報 |
|||
| 内部スイッチ: | そうだ | 出力数: | 16 |
|---|---|---|---|
| 電圧 - 電源 (最小): | 3V | 電圧-供給（最高）: | 5.5V |
| 電圧-出力: | 19V | 現在-出力/チャネル: | 40mA |
| 頻度: | 30MHz | 暗くする: | PWM |
| 申請: | 表記 | 動作温度: | -40°C ~ 85°C (TA) |
製品の説明

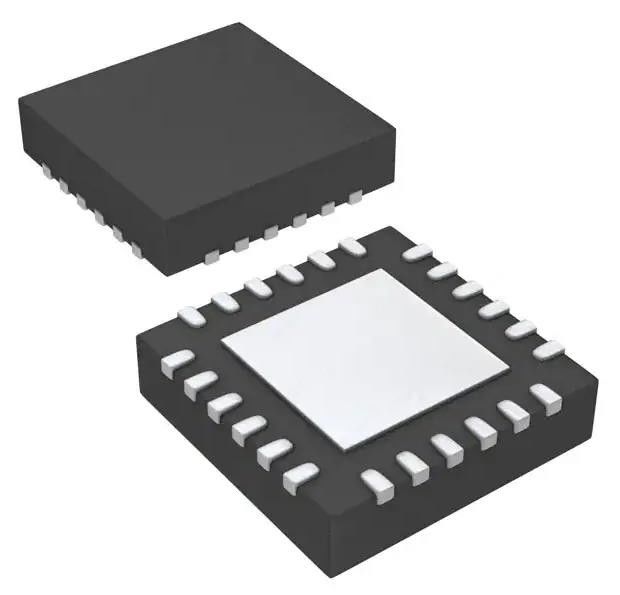

LED1642GWQTR LEDドライバーIC 16出力線形シフトレジスタ PWMディミング
仕様 LED1642GWQTR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| LEDドライバ | |
| Mfr | STMマイクロ電子機器 |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| タイプ | 線形 |
| トポロジー | シフト レジスタ |
| 内部スイッチ (s) | そうだ |
| 出力数 | 16 |
| 電圧 - 供給 (分) | 3V |
| 電圧 - 供給 (最大) | 5.5V |
| 電圧 - 出力 | 19V |
| 電流 - 出力/チャネル | 40mA |
| 頻度 | 30MHz |
| 暗くする | PWM |
| 申請 | 標識 |
| 動作温度 | -40°C ~ 85°C (TA) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 24-VFQFN 露出パッド |
| 供給者のデバイスパッケージ | 24QFN |
| 基本製品番号 | LED1642 |
特徴 LED1642GWQTR
• 16 つの常流出路
●出力電流: 3mA から 40mA
• 外部電阻を介してプログラム可能な電流
• 2 つの範囲で 7 ビットのグローバル電流増幅調整
• 12/16 ビット PWM グレースケール 照明制御
• プログラム可能な出力オン/オフ時間
•エラー検出モード (開いたLEDとショートライトの両方)
• プログラム可能な短距離LED検出しきい値
• 自動電力を節約/自動目覚め
• CLK の落下辺に選択可能な SDO シンクロनाइゼーション
• 段階的な出力遅延 (選択可能)
●電源電圧: 3V から 5.5V
• 熱停止と高温警報
• 30 MHz 4 ワイヤのインターフェース
• 20 V の電流発電機の定位電圧
適用する LED1642GWQTR
• 全色/単色大型ディスプレイ
• LED サイネージ
環境と輸出分類LED1642GWQTR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 3 (168 時間) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
