詳細情報 |
|||
| 製品の状況: | 新しい デザイン の ため の もの で は ない | ロジックタイプ: | ゲート |
|---|---|---|---|
| 回路数: | 4 | 入力数: | 2 |
| 電圧 - 供給: | 2V | 6V | 電流 - 静止状態 (最大): | 1つのµA |
| 電流 - 出力高,低: | 5.2mA、5.2mA | 入れられた論理のレベル-低速: | 0.5V～1.8V |
製品の説明

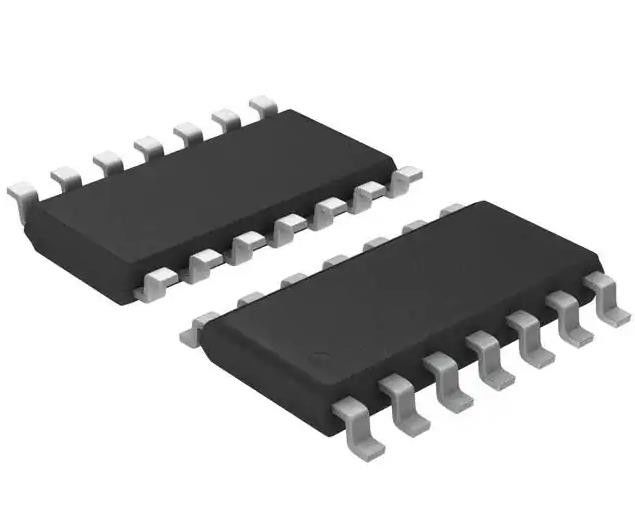

TC74HC02AF NORゲート 集積回路チップ切片 4チャンネル 14-SOP
仕様 TC74HC02AF
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 論理 | |
| ゲートとインバーター | |
| Mfr | トシバ半導体および貯蔵 |
| シリーズ | 74HC |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | 新しい デザイン の ため の もの で は ない |
| ロジックタイプ | NORゲート |
| 回路数 | 4 |
| 入力数 | 2 |
| 特徴 | - |
| 電圧 - 供給 | 2V~6V |
| 電流 - 静止状態 (最大) | 1 μA |
| 電流 - 出力高,低 | 5.2mA,5.2mA |
| 入力論理レベル - 低い | 0.5V~1.8V |
| 入力論理レベル - 高 | 1.5V~4.2V |
| 最大増殖遅延 @ V,最大CL | 13ns @ 6V,50pF |
| 動作温度 | -40°C ~ 85°C |
| マウントタイプ | 表面マウント |
| 供給者のデバイスパッケージ | 14-SOP |
| パッケージ/ケース | 14-SOIC (0.209",5.30mm 幅) |
| 基本製品番号 | 74HC02 |
特徴 TC74HC02AF
高速: tpd = 6 ns (典型的には) VCC = 5 V で
低電源消耗: ICC = 1 μA (最大) の Ta = 25°C
• 高いノイズ抵抗性:VNIH = VNIL = 28% VCC (min)
●出力駆動能力: 10 LSTTL 負荷
•対称的な出力インペダンス: ±IOH = IOL = 4mA (min)
• 均衡した増殖遅延: tpLH ∼− tpHL
■ 広範囲の稼働電圧:VCC (pr) =2〜6V
• 74LS02 に対応するピンと機能
詳細について TC74HC02AF
TC74HC02Aは,シリコンゲートC2MOS技術で製造された高速CMOS 2-INPUT NOR GATEです.
環境と輸出分類TC74HC02AF
| ATRIBUTE について | 記述 |
| RoHS 状態 | RoHS に準拠する |
| 湿度感度レベル (MSL) | 1 (無制限) |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
