詳細情報 |
|||
| チャンネル数: | 1 | 電圧-分離: | 5000Vrms |
|---|---|---|---|
| 現在の移動比率（分）: | 63% @ 10mA | 現在の移動比率（最高）: | 125%の@ 10mA |
| で回しなさい/消しなさい時間（タイプ）を: | 6µs、5µs | 昇降時間 (種類): | 3μs,4.7μs |
| 出力型: | トランジスター | 電圧 - 出力 (最大): | 70V |
製品の説明

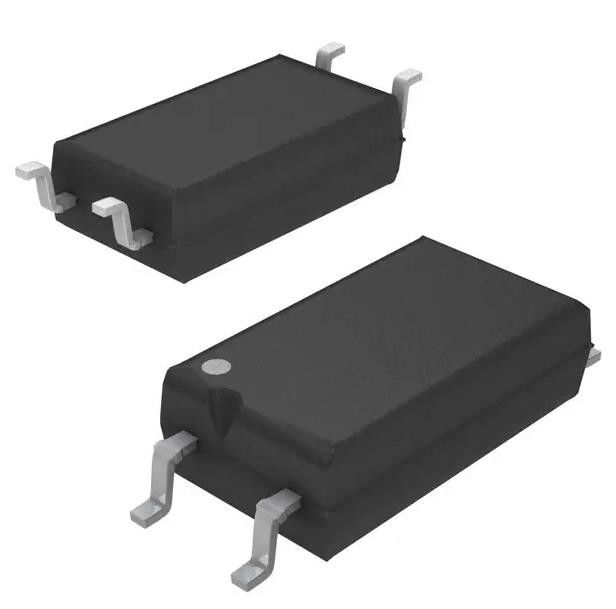

TCLT1002 オプティオイソレータートランジスタ 輸出5000Vrms 1チャンネル 4-SOP
仕様 TCLT1002
| タイプ | 記述 |
| カテゴリー | 隔離器 |
| オプティオイソレーター | |
| トランジスタ,光伏出力オプチオイソレーター | |
| Mfr | ヴィシャイ・セミコンダクタ オプト・ディビジョン |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| チャンネル数 | 1 |
| 電圧 - 隔離 | 5000Vrms |
| 電流転送比 (分) | 63% @ 10mA |
| 電流転送比 (最大) | 125% @ 10mA |
| オン / オフ タイム (タイプ) | 6μs,5μs |
| 昇降時間 (種類) | 3μs,4.7μs |
| 入力タイプ | DC |
| 出力型 | トランジスタ |
| 電圧 - 出力 (最大) | 70V |
| 電流 - 出力/チャネル | 50mA |
| 電圧 - 前向き (Vf) (タイプ) | 1.25V |
| 電流 - 直流向 (If) (最大) | 60mA |
| Vce 飽和度 (最大) | 300mV |
| 動作温度 | -55°C ~ 100°C |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 4-SMD,ガイルウィング |
| 供給者のデバイスパッケージ | 4-SOP |
| 基本製品番号 | TCLT1002 |
特徴 TCLT1002
SMD低プロフィール 4 リード パッケージ
●VIORM = 1050V
• CTR の柔軟性 注文情報 を参照
• 特別 施工
• 超低回合容量
• トランジスタ出力を持つ直流入力
滑走距離 > 8 mm
適用する TCLT1002
• スイッチモード電源
• コンピュータ 周辺機器 インターフェース
• マイクロプロセッサシステムインターフェース
環境と輸出分類TCLT1002
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8541.49.8000 |
