詳細情報 |
|||
| 出力構成: | ポジティブ | 出力型: | 固定 |
|---|---|---|---|
| 規制当局の数: | 1 | 電圧 - 入力 (最大): | 45V |
| 電圧 - 出力 (分/固定): | 3.3V | 圧力の減少 (最大): | 0.3V @ 50mA |
| 電流 - 出力: | 100mA | 電流 - 静止 (Iq): | 30 µA |
製品の説明
TCLT1002 オプティオイソレータートランジスタ 輸出5000Vrms 1チャンネル 4-SOP
仕様 TDA3663/N1135
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 電圧調節器 - 線形 | |
| Mfr | N-X-P USA インク |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 出力構成 | ポジティブ |
| 出力型 | 固定 |
| 規制当局の数 | 1 |
| 電圧 - 入力 (最大) | 45V |
| 電圧 - 出力 (分/固定) | 3.3V |
| 電圧 - 出力 (最大) | - |
| 圧力の減少 (最大) | 0.3V @ 50mA |
| 電流 - 出力 | 100mA |
| 電流 - 静止 (Iq) | 30 μA |
| 電流 - 供給量 (最大) | 2.5mA |
| PSRR | 60dB (120Hz) |
| 制御機能 | - |
| 保護 機能 | 過熱,反極性,短回路,臨時電圧 |
| 動作温度 | -40°C ~ 125°C |
| マウントタイプ | 表面マウント |

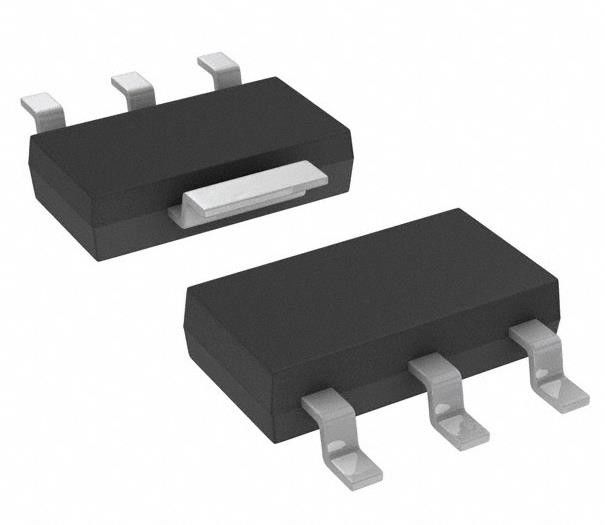

| パッケージ/ケース | TO-261-4, TO-261AA について |
| 供給者のデバイスパッケージ | SC-73 |
| 基本製品番号 | TDA366 |
特徴 TDA3663/N1135
■固定 3.3 V,100 mA 調節器
■電源電圧範囲は45Vまで
■ 15 μA の非常に低い静止電流 (典型値)
■ 非常低断電圧
■ 高い波紋拒絶率
■ 保護:
◆ 逆極性 安全 (高逆電流なしでは−25Vまで)
◆ 50 V の負トランジエント (RS = 10 Ω,t < 100 ms)
◆出力時 18 V まで の 電圧 に 耐える (供給 線 は 短回路 に なる こと が あり ます)
◆ すべてのピンのESD保護
◆ DC短回路 制御装置の出力 VP
◆ 温度保護 (Tj > 150 °C)
適用する TDA3663/N1135
TDA3663は,非常に低い脱出電圧と静止電流を持つ固定 3.3 V ストレージレギュレーターで,幅広い電源電圧範囲で動作します.
環境と輸出分類TDA3663/N1135
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
