詳細情報 |
|||
| 誘導力: | 8.2 μH | 許容性: | ±20% |
|---|---|---|---|
| 定位電流 (アンプ): | 0.125 | 電流 - 飽和度 (Isat): | 8A |
| DC抵抗 (DCR): | 106mOhm 最大 | 動作温度: | -55°C ~ 125°C |
| 誘導周波数 - 試験: | 100kHz | 高さ - 座席 (最大): | 0.094" （2.40mm） |
製品の説明
CHV2512-JW-107ELF 100 MOhms ± 5% 1Wチップレジスタ 2512 高電圧厚膜

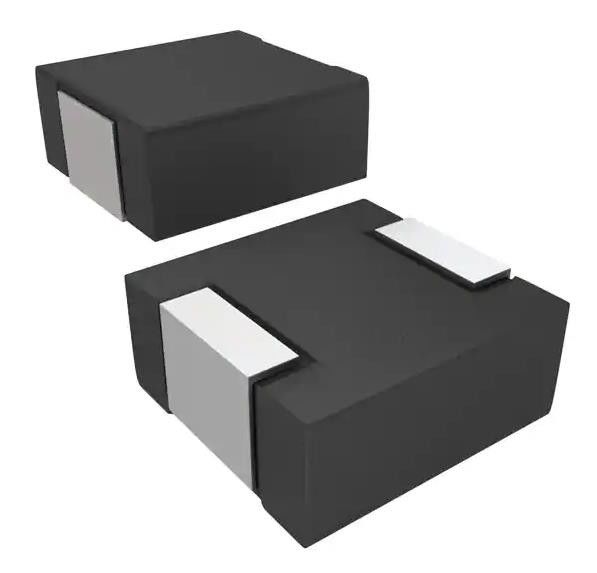

仕様 IHLP2525BDER8R2M01
| タイプ | 記述 |
| カテゴリー | 誘導器,コイル,ストローク |
| 固定インダクタ | |
| Mfr | ヴィシェイ・デイール |
| シリーズ | IHLP-2525BD-01 |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| タイプ | 鋳造物 |
| 材料 - 核 | - |
| 誘導力 | 8.2 μH |
| 許容性 | ±20% |
| 定位電流 (アンプ) | 0.125 |
| 電流 - 飽和度 (Isat) | 8A |
| シールド | シールド |
| DC抵抗 (DCR) | 106mOhm 最大 |
| Q @ Freq | - |
| 周波数 - 自己共鳴 | - |
| 格付け | - |
| 動作温度 | -55°C ~ 125°C |
| 誘導周波数 - 試験 | 100kHz |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 標準ではない |
| 供給者のデバイスパッケージ | - |
| サイズ / 寸法 | 0.270"L x 0.255"W (6.86mm x 6.47mm) |
| 高さ - 座席 (最大) | 0.094" (2.40mm) |
IHLP2525BDER8R2M01の特徴
• このパッケージの足跡の中で最も低い高さ (2.4 mm)
• 遮蔽 建築
• 5.0 MHz まで の 周波数帯
• このパッケージサイズで最低のDCR/μH
• 飽和感なしで高速の瞬流のピークを処理する
• 複合材の施工により,非常に低いブズ音
■ IHLPデザイン 特許 (S): www.vishay.com/patents
材料の分類: 適合の定義のために
IHLP2525BDER8R2M01の適用について
• PDA / ノートブック / デスクトップ / サーバー アプリケーション
• 高電流 POL 変換機
• 低プロフィール,高電流電源
• バッテリー 駆動 装置
• 分散電源システムにおける直流/直流変換機
フィールドプログラム可能なゲートアレイ (FPGA) のDC/DC変換器
