詳細情報 |
|||
| プロダクト状態: | 活動的 | 出力環境設定: | 陽性 |
|---|---|---|---|
| 出力タイプ: | 固定される | 調整装置の数: | 1 |
| 入る電圧- （最高）: | 15V | 電圧-出力（分/固定されて）: | 3.3V |
| 電圧ドロップアウト（最高）: | 1.3V @ 1A | 現在-出力: | 1A |
| ハイライト: | SOT223線形集積回路,3.3V 1Aの線形集積回路,線形LD1117AS33TR IC Reg |
||
製品の説明

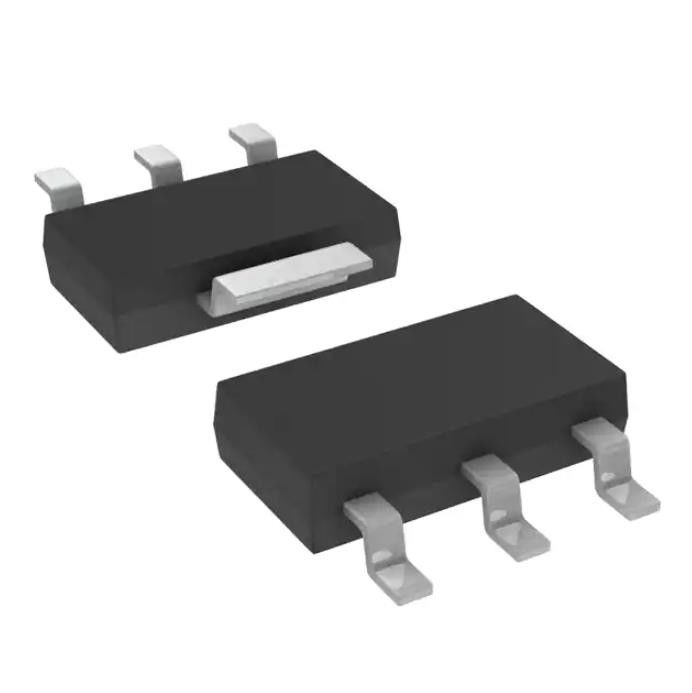

LD1117AS33TRの一般目的はIC Reg線形3.3v 1a Sot223を中継で送る
線形電圧安定器ICの陽性は1出力1A SOT-223を修理した
LD1117AS33TRの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 力管理（PMIC） | |
| 線形電圧安定器- | |
| Mfr | STMicroelectronics |
| シリーズ | - |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| Digi-Reel® | |
| プロダクト状態 | 活動的 |
| 出力環境設定 | 陽性 |
| 出力タイプ | 固定される |
| 調整装置の数 | 1 |
| 入る電圧- （最高） | 15V |
| 電圧-出力（分/固定されて） | 3.3V |
| 電圧-出力（最高） | - |
| 電圧ドロップアウト（最高） | 1.3V @ 1A |
| 現在-出力 | 1A |
| 現在-静止（I.Q.） | 10 mA |
| PSRR | 75dB （120Hz） |
| 制御特徴 | - |
| 記憶保護機構 | 温度上の流れに、 |
| 実用温度 | 0°C | 125°C |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | TO-261-4、TO-261AA |
| 製造者装置パッケージ | SOT-223 |
| 基礎プロダクト数 | LD1117 |
LD1117AS33TRの特徴
•低いドロップアウトの電圧:
– 1.15ボルトのタイプ。@ IOUT = 1 Aの25 °C
•非常に低い静止流れ:
– 5 mAのタイプ。@ 25 °C
•出力電流1までA
•固定出力電圧の:
– 1.2ボルト、1.8ボルト、3.3ボルト
•調節可能な版供給（VREF = 1.25のV）
•内部現在および熱限界
•安定性のための10だけµF
LD1117AS33TRの適用
調節可能なLD1117Aに出口およびADJピン間の熱安定させた1.25の± 0.012 Vの参照の電圧がある。IADJは60のµAのタイプである。（最高120 µA。）およびΔIADJは1つのµAのタイプである。（最高5 µA。）。R1は普通120 Ωに固定である。図6から次は得られる:VOUT = VREF + R2 （IADJ + IR1） = VREF + R2 （IADJ +VREF /R1） = VREF （1 + R2/R1） + R2 X IADJ。正常な適用ではR2価値は少数の範囲にkΩである、従ってR2 X IADJプロダクトはVOUTの計算で考慮することができない;上記の表現はそれからなる:VOUT = VREF （1 + R2/R1）。よりよい負荷規則を持つためにはR1およびR2抵抗器のケルビンのよい関係を実現することは重要である。特に、R1関係は否定的な負荷ピンへのR2アース接続は同様に可能の近くに同様に置かれなければならないが出口およびADJピンに実現された非常に近くなければならない。さざ波の拒絶はR2抵抗器に並行して置かれる10のµFの電気分解コンデンサーの導入によって改善することができる（図8）を見なさい。
LD1117AS33TRの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 1 （無制限） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
