詳細情報 |
|||
| 電圧ドロップアウト（最高）: | 0.4V @ 50mA | 現在-出力: | 50mA |
|---|---|---|---|
| 現在-静止（I.Q.）: | 9 µA | 現在-供給（最高）: | 2.5 mA |
| PSRR: | 60dB （120Hz） | タイプの取付け: | 表面の台紙 |
| 記憶保護機構: | 温度に、逆の極性、短絡 | 実用温度: | -40°C | 125°C （TJ） |
| ハイライト: | LM2936MX-5.0 NOPB、5V 50MA 8SOIC IC 登録リニア、5V 50MA 8SOIC リニアチップ,5V 50MA 8SOIC IC Reg Linear,5V 50MA 8SOIC Linear Chip |
||
製品の説明

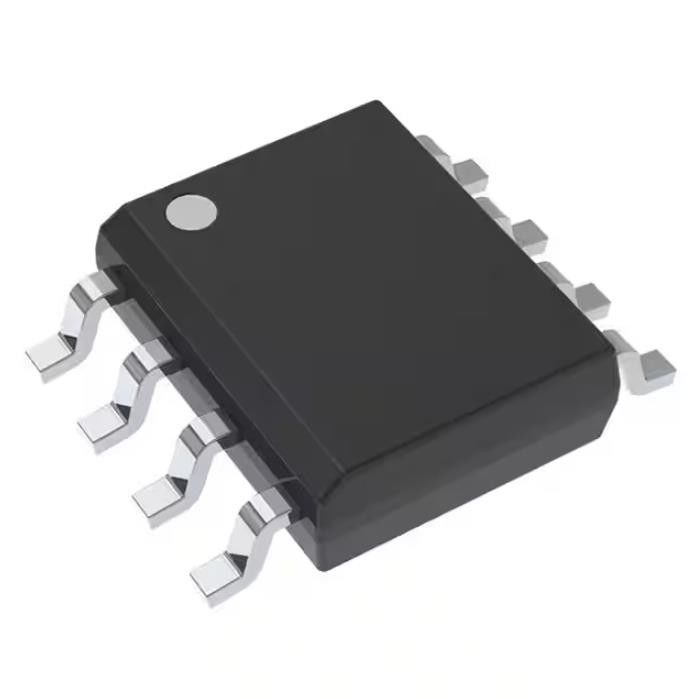

LM2936MX-5.0/NOPB 汎用リレー Ic Reg Linear 5v 50ma 8soic
リニア電圧レギュレータ IC ポジティブ 固定 1 出力 50mA 8-SOIC
仕様LM2936MX-5.0/NOPB
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 電源管理 (PMIC) | |
| 電圧レギュレータ - リニア | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | - |
| パッケージ | テープ＆リール（TR） |
| カットテープ(CT) | |
| デジリール® | |
| 製品の状態 | アクティブ |
| 出力構成 | ポジティブ |
| 出力タイプ | 修理済み |
| レギュレータの数 | 1 |
| 電圧 - 入力 (最大) | 40V |
| 電圧 - 出力 (最小/固定) | 5V |
| 電圧 - 出力 (最大) | - |
| 電圧ドロップアウト (最大) | 0.4V @ 50mA |
| 電流 - 出力 | 50mA |
| 電流 - 静止時 (Iq) | 9μA |
| 電流 - 供給 (最大) | 2.5mA |
| PSRR | 60dB(120Hz) |
| 制御機能 | - |
| 保護機能 | 過熱、逆極性、短絡 |
| 動作温度 | -40℃～125℃(TJ) |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 8-SOIC (0.154インチ、3.90mm幅) |
| サプライヤーデバイスパッケージ | 8-SOIC |
| 基本製品番号 | LM2936 |
の特徴LM2936MX-5.0/NOPB
• LM2936 動作 VIN 範囲は 5.5 V ～ 40 V
• LM2936HV 動作 VIN 範囲は 5.5 V ～ 60 V
• 超低静止電流 (IOUT = 100 μA の場合、IQ ≤ 15 μA)
• 固定 3V、3.3V、または 5V、50mA 出力
• ±2%の初期出力許容差
• ライン、負荷、温度に対する±3%の出力許容誤差
• ドロップアウト電圧 通常、IOUT = 50 mA で 200 mV
• –24V入力電圧保護
• –50V入力過渡保護
• 内部短絡電流制限
• 内部サーマルシャットダウン保護
• シャットダウンピンはLM2936BMパッケージで利用可能
アプリケーション のLM2936MX-5.0/NOPB
• 自動車
• 産業用制御
• 負荷点
環境および輸出の分類LM2936MX-5.0/NOPB
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 1 (無制限) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
