詳細情報 |
|||
| 調整装置の数: | 1 | 入る電圧- （最高）: | 40V |
|---|---|---|---|
| 電圧-出力（分/固定されて）: | -1.2V | 電圧-出力（最高）: | -37V |
| 現在-出力: | 1.5A | PSRR: | 77dB | 60dB （120Hz） |
| 実用温度: | -55°C | 150°C | 製造者装置パッケージ: | TO-3 |
| ハイライト: | LM137K リニア集積回路、LM137K リニア レギュレータ チップ、1.5A TO3 リニア集積回路,LM137K Linear Regulator Chip,1.5A TO3 Linear Integrated Circuits |
||
製品の説明

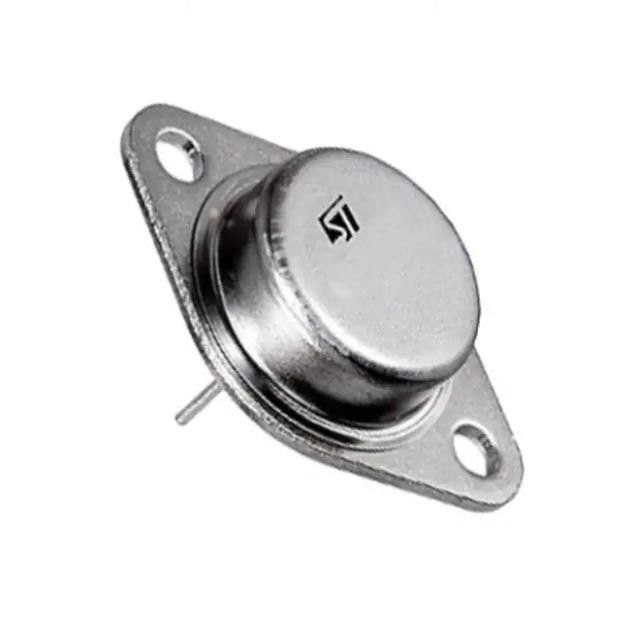

LM137K リニア IC チップ リニア電圧レギュレータ 1 出力 1.5A TO-3
リニア電圧レギュレータ IC 負 可変 1 出力 1.5A TO-3
仕様 LM137K
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 電源管理 (PMIC) | |
| 電圧レギュレータ - リニア | |
| 製造元 | STマイクロエレクトロニクス |
| シリーズ | - |
| パッケージ | バルク |
| 製品の状態 | 廃止 |
| 出力構成 | ネガティブ |
| 出力タイプ | 調整可能 |
| レギュレータの数 | 1 |
| 電圧 - 入力 (最大) | 40V |
| 電圧 - 出力 (最小/固定) | -1.2V |
| 電圧 - 出力 (最大) | -37V |
| 電圧ドロップアウト (最大) | - |
| 電流 - 出力 | 1.5A |
| PSRR | 77dB～60dB(120Hz) |
| 制御機能 | - |
| 保護機能 | 過電流、過温度 |
| 動作温度 | -55℃～150℃ |
| 取付タイプ | スルーホール |
| パッケージ・ケース | TO-204AA、TO-3 |
| サプライヤーデバイスパッケージ | TO-3 |
| 基本製品番号 | LM137 |
特徴のLM137K
■ 出力電圧は VREF まで調整可能
■ 1.5Aの出力電流を保証
■ 0.3%/V 標準負荷レギュレーション
■ 0.01%/V（代表値）のラインレギュレーション
■ 電流制限は温度に対して一定
■リップル除去率：77dB
■ 標準的な3リードトランジスタパッケージ
■ 優れた温度制御: 0.002%/V
■ 50 ppm/℃の温度係数
LM137Kの説明
LM137 シリーズは、調整可能な 3 端子負電圧レギュレータです。
-1.2 ～ -37 V の出力電圧範囲で -1.5 A を超える。非常に使いやすいです
また、出力電圧の設定に必要な外付け抵抗は 2 つだけです。さらに、ラインと負荷の両方
標準的な固定レギュレータよりも優れたレギュレーションを実現します。また、LM137 レギュレータは、
取り付けや取り扱いが容易な標準トランジスタパッケージ。より高いものに加えて、
LM137 シリーズは固定レギュレータよりも優れた性能を発揮し、完全な過負荷保護を提供します。
集積回路では。チップには電流制限、熱過負荷保護、および安全機能が含まれています。
エリアの保護。すべての過負荷保護回路は、調整しても完全に機能し続けます。
端末が切断されています。
環境および輸出の分類LM137K
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 1 (無制限) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
