詳細情報 |
|||
| プロダクト状態: | 活動的 | 参照のタイプ: | 分路 |
|---|---|---|---|
| 出力タイプ: | 調節可能 | 電圧-出力（分/固定されて）: | 1.24V |
| 電圧-出力（最高）: | 18ボルト | 現在-出力: | 70 mA |
| 許容: | ±1% | 現在-陰極: | 100μA |
| ハイライト: | TLVH431AQDBVRQ1、SOT23-5 シャント電圧リファレンス IC、シャント電圧リファレンス IC,SOT23-5 Shunt Voltage Reference IC,Shunt Voltage Reference IC |
||
製品の説明

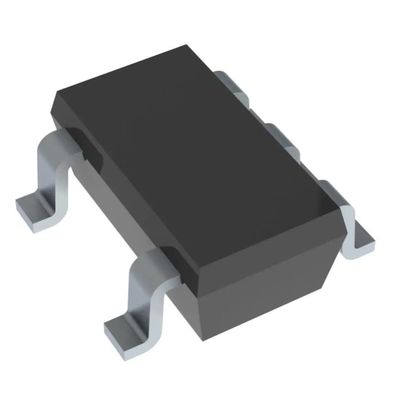

TLVH431AQDBVRQ1 Emmc メモリ チップ Ic Vref シャント調整 1% Sot23-5
シャント電圧基準 IC 調整可能 1.24V 18 VV ±1% 70 mA SOT-23-5
仕様TLVH431AQDBVRQ1
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 電源管理 (PMIC) | |
| 基準電圧 | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | 自動車、AEC-Q100 |
| パッケージ | テープ＆リール（TR） |
| カットテープ(CT) | |
| デジリール® | |
| 製品の状態 | アクティブ |
| 参照タイプ | シャント |
| 出力タイプ | 調整可能 |
| 電圧 - 出力 (最小/固定) | 1.24V |
| 電圧 - 出力 (最大) | 18V |
| 電流 - 出力 | 70mA |
| 許容範囲 | ±1% |
| 電流 - カソード | 100μA |
| 動作温度 | -40℃～125℃（TA） |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | SC-74A、SOT-753 |
| サプライヤーデバイスパッケージ | SOT-23-5 |
| 基本製品番号 | TLVH431 |
の特徴TLVH431AQDBVRQ1
• 自動車用途向けに認定済み
• 低電圧動作: 最低 1.24 V
• 25°C での基準電圧許容差
– B グレードの場合は 0.5%
– A グレードの場合は 1%
• 出力電圧を調整可能、VO = VREF ～ 18 V
• 広い動作カソード電流範囲:
100μA～70mA
• 0.25Ωの標準出力インピーダンス
• –40°C ～ 125°C の仕様
アプリケーション のTLVH431AQDBVRQ1
TLVH431 デバイスは、自動車の温度範囲にわたって仕様化された熱安定性を備えた、低電圧の 3 端子調整可能な電圧リファレンスです。出力電圧は、2 つの外付け抵抗を使用して V REF (1.24 V) から 18 V までの任意の値に設定できます (図 2 を参照)。これらのデバイスは、広く使用されている TL431 および TL1431 シャント レギュレータのリファレンスよりも低い電圧 (1.24 V) で動作します。
環境および輸出の分類TLVH431AQDBVRQ1
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 1 (無制限) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
