詳細情報 |
|||
| 電圧- DCの逆（（最高） Vr）: | 100V | 現在-調整される平均（Io）: | 1A |
|---|---|---|---|
| 前方電圧- （（最高） Vf） @: | 920 mV @ 1 A | スピード: | 速い回復=< 500ns、> 200mA （Io） |
| 逆の回復時間（trr）: | 15 ns | 現在-逆の漏出@ Vr: | 5 µA @ 100ボルト |
| キャパシタンス@ Vr、F: | 7pF @ 4V、1MHz | 供給者のデバイスパッケージ: | DO-214AC （SMA） |
製品の説明

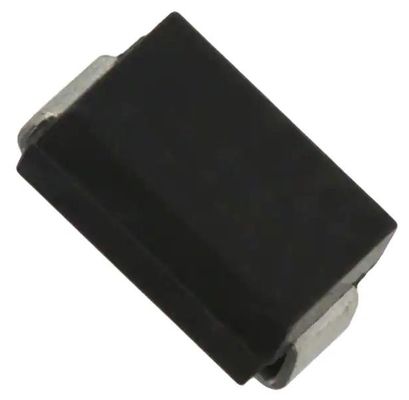

ES1B 電子部品 ダイオード 100 V 1A 表面マウント DO-214AC (SMA)
1A,100V,超高速で直す
仕様ES1B
| タイプ | 記述 |
| カテゴリー | シングルダイオード |
| Mfr | 一半 |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 製品の状況 | アクティブ |
| テクノロジー | スタンダード |
| 電圧 - 直流逆 (Vr) (最大) | 100V |
| 電流 - 調整された平均 (Io) | 1A |
| 電圧 - 前向き (Vf) (最大) | 920 mV @ 1 A |
| スピード | 速復 = < 500ns, > 200mA (Io) |
| 逆回復時間 (trr) | 15 ns |
| 電流 - 逆流出 @ Vr | 5 μA @ 100V |
| 容量 @ Vr, F | 7pF @ 4V, 1MHz |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | DO-214AC SMA |
| 供給者のデバイスパッケージ | DO-214AC (SMA) |
| 動作温度 - 交差点 | -55°C ~ 150°C |
| 基本製品番号 | ES1 |
ES1Bの特徴
• 表面のマウント用
• ガラスのパシビテーション接続
• 低プロフィールパッケージ
● 簡単に 選んで 置く
• ストレスを軽減する機能
• 高効率な復旧時間
ES1Bの注釈
11MHzで測定され,適用されたVR=4.0ボルト
2逆回復試験条件: IF=0.5A, IR=1.0A, IRR=0.25A
3.PCB 0.2 x 0.2 " (5.0 x 5.0mm) 銅パッドエリアにマウント
環境と輸出分類ES1B
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
