詳細情報 |
|||
| 単方向チャネル: | 4 | 電圧 - 逆スタンドオフ (標準): | 3.3V （最高） |
|---|---|---|---|
| 電圧 - ブレークダウン (最小): | 5.32V | 電圧- （最高） @ Ippを締め金で止めること: | 12v |
| 電流 - ピークパルス (10/1000µs): | 3A （8/20µs） | パワー - ピークパルス: | 30W |
| 電力線保護: | 違う | 申請: | 一般目的 |
| キャパシタンス@頻度: | 22pF @ 1MHz | 動作温度: | -65°C | 150°C （TA） |
製品の説明

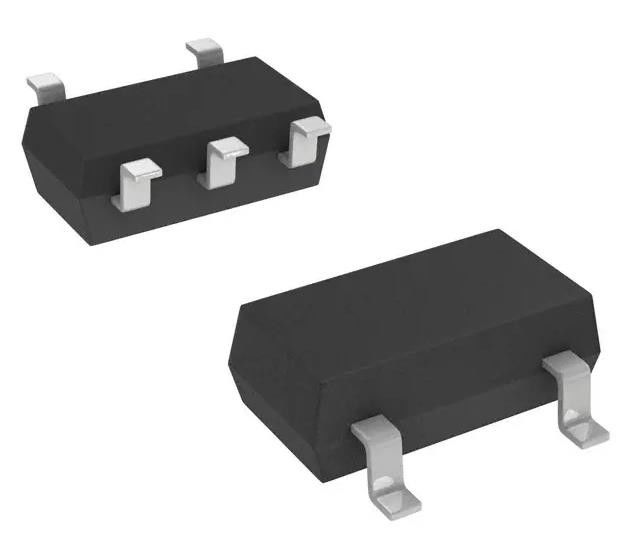

PESD3V3L4UG,115 12V クランプ 3A (8/20μs) Ipp Tvs ダイオード 表面マウント 5-TSSOP
TVS ダイオード 3.3VWM 12VC 5TSSOP
仕様PESD3V3L4UG115
| タイプ | 記述 |
| カテゴリー | TVSダイオード |
| Mfr | Nexperia USA Inc. |
| シリーズ | 自動車,AEC-Q100 |
| パッケージ | テープ&ロール (TR) |
| 製品の状況 | アクティブ |
| タイプ | ゼナー |
| 一方向のチャンネル | 4 |
| 電圧 - バックスタンド (タイプ) | 3.3V (最大) |
| 電圧 - 障害 (分) | 5.32V |
| 電圧 - 固定 (最大) @ Ipp | 12V |
| 電流 - ピークパルス (10/1000μs) | 3A (8/20μs) |
| パワー - ピークパルス | 30W |
| 電力網の保護 | 違う |
| 申請 | 一般的な目的 |
| 容量 @ 周波数 | 22pF @ 1MHz |
| 動作温度 | -65°C ~ 150°C (TA) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 5-TSSOP,SC-70-5,SOT-353 について |
| 供給者のデバイスパッケージ | 5TSSOP |
| 基本製品番号 | PSD3 |
PESD3V3L4UGの特徴115
*最大4行のESD保護
■超低流出電流:IRM = 5nA
■ 低ダイオード容量
■ 20kV まで ESD 保護
■ピークパルス電源:PPP = 30W
■ IEC 61000-4-2;レベル4 (ESD)
■ 低圧圧:VCL = 12V
■ IEC 61000-4-5 (電波) IPP = 2.5 A
PESD3V3L4UGの応用115
■ コンピュータと周辺機器
■ 通信システム
■ 音声・映像機器
■ 携帯電子機器
■ 携帯電話 携帯電話 携帯電話 携帯電話 携帯電話
■ 加入者識別モジュール (SIM) カード保護
環境と輸出分類PESD3V3L4UG115
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
