詳細情報 |
|||
| タイプ: | ツェナー | 二方向チャネル: | 1 |
|---|---|---|---|
| 電圧 - 逆スタンドオフ (標準): | 12V (最大) | 電圧 - ブレークダウン (最小): | 13.3V |
| 電圧- （最高） @ Ippを締め金で止めること: | 24v | 電流 - ピークパルス (10/1000µs): | 15A (8/20μs) |
| パワー - ピークパルス: | 350W | 電力線保護: | 違う |
| キャパシタンス@頻度: | 100pF @ 1MHz | 申請: | 一般目的 |
製品の説明

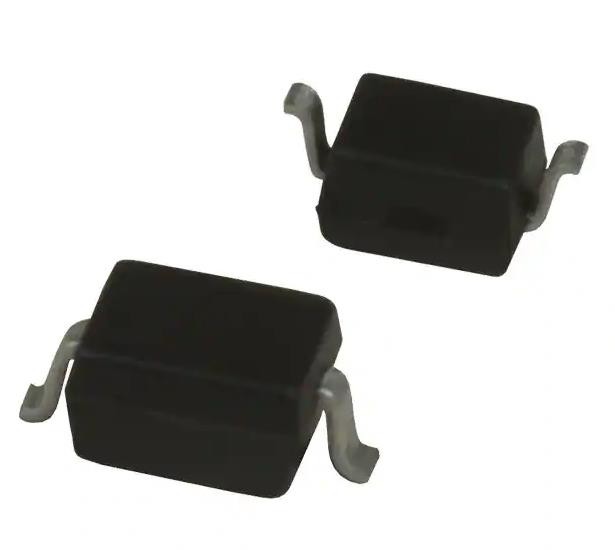

SD12C.TCT 24V クランプ 15A (8/20μs) Ipp Tvs ダイオード 表面マウント SOD-323
TVS ダイオード 12VWM 24VC SOD323
仕様SD12C.TCT
| タイプ | 記述 |
| カテゴリー | TVSダイオード |
| Mfr | セムテック株式会社 |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| タイプ | ゼナー |
| 双方向チャンネル | 1 |
| 電圧 - バックスタンド (タイプ) | 12V (最大) |
| 電圧 - 障害 (分) | 13.3V |
| 電圧 - 固定 (最大) @ Ipp | 24V |
| 電流 - ピークパルス (10/1000μs) | 15A (8/20μs) |
| パワー - ピークパルス | 350W |
| 電力網の保護 | 違う |
| 申請 | 一般的な目的 |
| 容量 @ 周波数 | 100pF @ 1MHz |
| 動作温度 | -55°C ~ 125°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | SC-76,SOD-323 |
| 供給者のデバイスパッケージ | SOD-323 |
| 基本製品番号 | SD12 |
SD12C.TCTの特徴
* 350 ワットのピークパルスパワー (t, = 8/20ps)
* データラインの一時的な保護
- IEC 61000-4-2 (ESD) 15kV (空気),8kV (接触)
- IEC 61000-4-4 (EFT) 40A (5/50ns)
- IEC 61000-4-5 (雷) 24A (8/20ps)
* 携帯用電子機器に使用する小型パッケージ
* ESD 保護アプリケーションにおける MLV の適正な代替品
* I/0 または電源線を1つ保護する
* 低圧圧
* 作業電圧: 5V,12V,15V,24V
* 低流出電流
* 固体シリコンの溶け込み技術
SD12C.TCTの記述
*携帯電話の携帯電話とアクセサリー
*マイクロプロセッサベースの機器
*パーソナル・デジタル・アシスタント (PDA)
*ノートPC,デスクトップ,サーバー
*ポータブル機器
*ペイガー
*周辺機器
環境と輸出分類SD12C.TCT
| ATRIBUTE について | 記述 |
| RoHS 状態 | RoHS に準拠する |
| 湿度感度レベル (MSL) | 1 (無制限) |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
