詳細情報 |
|||
| タイプ: | ツェナー | 二方向チャネル: | 1 |
|---|---|---|---|
| 電圧 - 逆スタンドオフ (標準): | 5V （最高） | 電圧 - ブレークダウン (最小): | 6V |
| 電圧- （最高） @ Ippを締め金で止めること: | 14.5V | 電流 - ピークパルス (10/1000µs): | 24A (8/20μs) |
| パワー - ピークパルス: | 350W | キャパシタンス@頻度: | 200pF @ 1MHz |
| ハイライト: | SD05C.TCT,SD05C.TCT TVSダイオード,表面マウントのTVSダイオード |
||
製品の説明

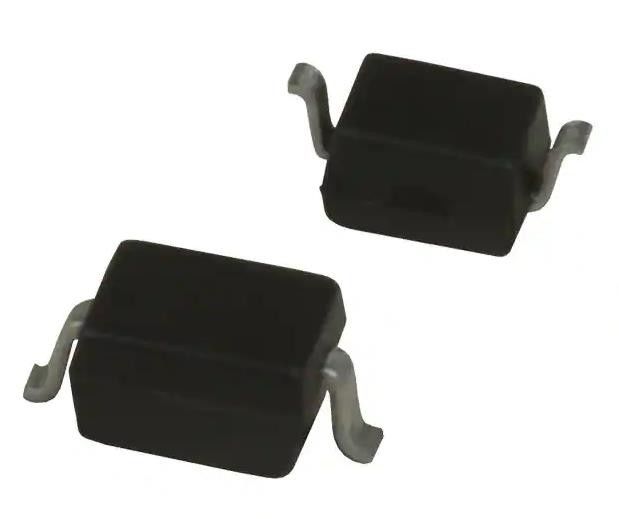

SD05C.TCT Tvs ダイオード 14.5V クランプ 24A (8/20μs) Ipp 表面マウント SOD-323
TVS ダイオード 5VWM 14.5VC SOD323
仕様SD05C.TCT
| タイプ | 記述 |
| カテゴリー | TVSダイオード |
| Mfr | セムテック株式会社 |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 製品の状況 | アクティブ |
| タイプ | ゼナー |
| 双方向チャンネル | 1 |
| 電圧 - バックスタンド (タイプ) | 5V (最大) |
| 電圧 - 障害 (分) | 6V |
| 電圧 - 固定 (最大) @ Ipp | 14.5V |
| 電流 - ピークパルス (10/1000μs) | 24A (8/20μs) |
| パワー - ピークパルス | 350W |
| 電力網の保護 | 違う |
| 申請 | 一般的な目的 |
| 容量 @ 周波数 | 200pF @ 1MHz |
| 動作温度 | -55°C ~ 125°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | SC-76,SOD-323 |
| 供給者のデバイスパッケージ | SOD-323 |
| 基本製品番号 | SD05 |
特徴SD05C.TCT
* 350ワットピークパルスパワー (t = 8/20ps)
* データラインの一時的な保護
- IEC 61000-4-2 (ESD) 15kV (空気),8kV (接触)
- IEC 61000-4-4 (EFT) 40A (5/50ns)
- IEC 61000-4-5 (雷) 24A (8/20ps)
* 携帯用電子機器に使用する小型パッケージ
* ESD 保護アプリケーションにおける MLV の適正な代替品
* 1つの電源線を保護する
* 低圧圧
* 作業電圧: 5V,12V,15V,24V
* 低流出電流
* 固体シリコンの溶け込み技術
SD05C.TCTの応用
* 携帯電話 携帯電話 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯 携帯
* マイクロプロセッサベースの機器
パーソナル・デジタル・アシスタント (PDA)
*ノートPC,デスクトップ,サーバー
* 携帯機器
* 呼び出し機
* 周辺機器
環境と輸出分類SD05C.TCT
| ATRIBUTE について | 記述 |
| RoHS 状態 | RoHS に準拠する |
| 湿度感度レベル (MSL) | 1 (無制限) |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
