詳細情報 |
|||
| タイプ: | ドラム・コア ワイヤーワンド | 材料-中心: | 亜鉄酸塩 |
|---|---|---|---|
| インダクタンス: | 4.7 µH | 許容性: | ±20% |
| 現在の評価（Amps）: | 2.01 A | 現在-飽和（Isat）: | 2.1A |
| シールド: | 保護される | DCの抵抗（DCR）: | 45mOhm 最大 |
| 動作温度: | -40°C | 125°C | 誘導周波数 - 試験: | 100つのkHz |
| ハイライト: | SD53-4R7-R,ドラムコアワイアワンドインダクタ,4.7 uH シールドワイアワウンドインダクタ |
||
製品の説明

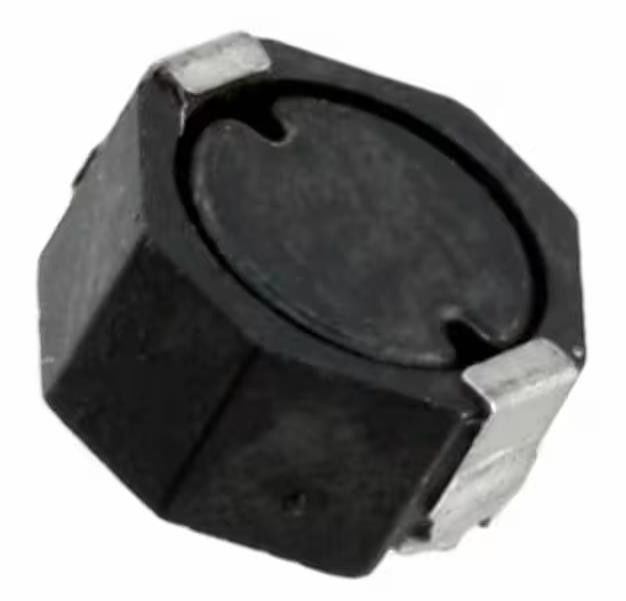

SD53-4R7-R 4.7 μH シールドドラムコア,ワイヤーワンドインデューサー 2.01 A 45mOhm マックス
固定 IND 4.7UH 2.01A 45MOHM SMD
仕様SD53-4R7-R
| タイプ | 記述 |
| カテゴリー | 固定インダクタ |
| Mfr | イートン - エレクトロニクス部門 |
| シリーズ | SD53 |
| パッケージ | テープ&ロール (TR) |
| タイプ | ドラム・コア ワイヤーワンド |
| 材料 - 核 | フェライト |
| 誘導力 | 4.7 μH |
| 許容性 | ±20% |
| 定位電流 (アンプ) | 2.01 A |
| 電流 - 飽和度 (Isat) | 2.1A |
| シールド | シールド |
| DC抵抗 (DCR) | 45mOhm 最大 |
| Q @ Freq | - |
| 周波数 - 自己共鳴 | - |
| 格付け | - |
| 動作温度 | -40°C ~ 125°C |
| 誘導周波数 - 試験 | 100kHz |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 標準ではない |
| 供給者のデバイスパッケージ | - |
| サイズ / 寸法 | 0.205"L x 0.205"W (5.20mm x 5.20mm) |
| 高さ - 座席 (最大) | 0.118インチ (3.00mm) |
特徴SD53-4R7-R
• 八角形 の 形 は 板 の 空間 を 利用 する
• 遮蔽されたドラムコア
• インダクタンス範囲 1.1 uH から 100 uH
・ 0.44A から 4.8A までの電流範囲
● 5.7 mm × 5.2 mm 足跡 表面マウントパッケージ 高さ 3.0 mm
• フェライトコア材料
• ハロゲン 鉛 無料 RoHS 準拠
SD53-4R7-Rの用途
• デスクトップ コンピューター
• ノートPC と ラップトップ の 調節器
• LED と ホワイト LED ドライバ
• デジタル カメラ,メディア デバイス
• バッテリー電源システム
環境と輸出分類SD53-4R7-R
| ATRIBUTE について | 記述 |
| RoHS 状態 | RoHS に準拠する |
| 湿度感度レベル (MSL) | 1 (無制限) |
| ECCN | EAR99 |
| HTSUS | 8504.50.8000 |
