詳細情報 |
|||
| テクノロジー: | スタンダード | 電圧- DCの逆（（最高） Vr）: | 50ボルト |
|---|---|---|---|
| 現在-調整される平均（Io）: | 3A | 前方電圧- （（最高） Vf） @: | 900 mV @ 3 A |
| スピード: | 速い回復=< 500ns、> 200mA （Io） | 逆の回復時間（trr）: | 25 ns |
| 現在-逆の漏出@ Vr: | 10 μA @ 50 V | キャパシタンス@ Vr、F: | 45pF @ 4V、1MHz |
| 実用温度-接続点: | -55°C | 150°C | マウントタイプ: | 表面マウント |
| ハイライト: | ES3AB-13-F,ES3AB-13-F 電子部品,シングルダイオード 50 V 3A |
||
製品の説明

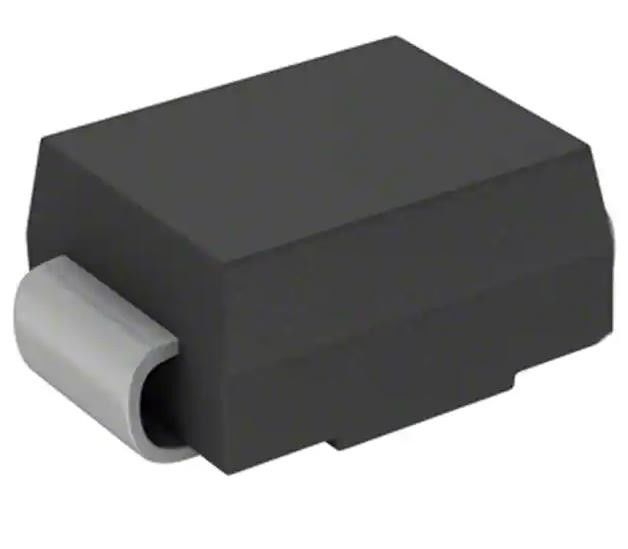

ES3AB-13-F 電子部品 ディオード 50 V 3A 表面マウント SMB
ダイオード GEN PURP 50V 3A SMB
仕様ES3AB-13-F
| タイプ | 記述 |
| カテゴリー | シングルダイオード |
| Mfr | ディオード組み込み |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 製品の状況 | アクティブ |
| テクノロジー | スタンダード |
| 電圧 - 直流逆 (Vr) (最大) | 50V |
| 電流 - 調整された平均 (Io) | 3A |
| 電圧 - 前向き (Vf) (最大) | 900 mV @ 3 A |
| スピード | 速復 = < 500ns, > 200mA (Io) |
| 逆回復時間 (trr) | 25 ns |
| 電流 - 逆流出 @ Vr | 10 μA @ 50 V |
| 容量 @ Vr, F | 45pF @ 4V, 1MHz |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | DO-214AA,SMB |
| 供給者のデバイスパッケージ | 中小企業 |
| 動作温度 - 交差点 | -55°C ~ 150°C |
| 基本製品番号 | ES3A |
特徴ES3AB-13-F
* ガラスの消化型型型工事
* 高効率で超高速な回復時間
* 100Aピークまで電圧過負荷評価
* 自動組み立てに最適
* 鉛のない仕上げ,RoHS対応 (注1)
*ハロゲンとアンチモンなし. 緑色装置 (注3)
ES3AB-13-Fの応用
ケース:SMB/SMC
*ケース素材: 鋳造されたプラスチック. UL 炎症性分類 94V-0
* 湿度感: J-STD-020 によるレベル1
*端末:鉛のない塗装 (マットチンの仕上げ). MIL-STD-202,方法208に従って溶接可能
* 極性: カソド帯または カソドノッチ
*SMB 体重:0.093グラム (約)
*SMC 体重:0.21グラム (約)
環境と輸出分類ES3AB-13-F
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受ける |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
