詳細情報 |
|||
| チャンネル数: | 1 | 電圧-分離: | 4170Vrms |
|---|---|---|---|
| 現在の移動比率（分）: | 100%の@ 10mA | 入れられたタイプ: | AC、DC |
| 出力型: | ベース付きトランジスタ | 電圧-出力（最高）: | 30V |
| 現在-出力/チャネル: | 50mA | 前方電圧- （Vf） （タイプ）: | 1.17V |
| 現在- （）前方DC （最高）: | 60 mA | Vceの飽和（最高）: | 400mV |
| ハイライト: | H11AA4SR2M,1つのチャネルのオプティカルアイソレータのトランジスター,6-SMD オプティオイソレータートランジスタ |
||
製品の説明

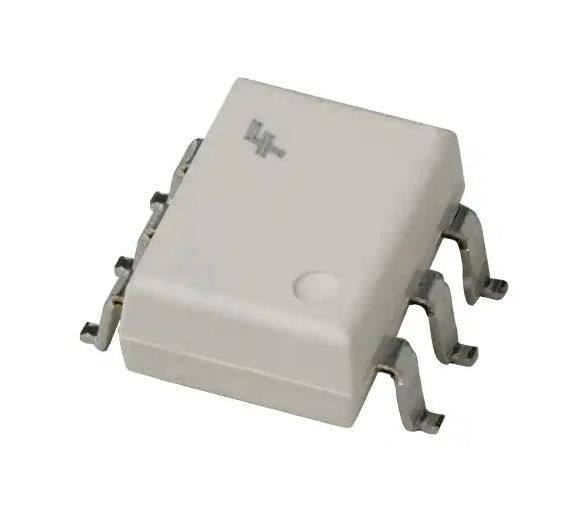

H11AA4SR2M オプチオイソレータートランジスタ ベース出力 4170Vrms 1チャンネル 6SMD
OPTOISO 4.17KV トランス W/BASE 6SMD
仕様H11AA4SR2M
| タイプ | 記述 |
| カテゴリー | トランジスタ,光伏出力オプチオイソレーター |
| Mfr | 一半 |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| チャンネル数 | 1 |
| 電圧 - 隔離 | 4170Vrms |
| 電流転送比 (分) | 100% @ 10mA |
| 電流転送比 (最大) | - |
| オン / オフ タイム (タイプ) | - |
| 昇降時間 (種類) | - |
| 入力タイプ | AC,DC |
| 出力型 | ベース付きトランジスタ |
| 電圧 - 出力 (最大) | 30V |
| 電流 - 出力/チャネル | 50mA |
| 電圧 - 前向き (Vf) (タイプ) | 1.17V |
| 電流 - 直流向 (If) (最大) | 60mA |
| Vce 飽和度 (最大) | 400mV |
| 動作温度 | -40°C ~ 100°C |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 6-SMD,ガイルウィング |
| 供給者のデバイスパッケージ | 6-SMD |
| 基本製品番号 | H11AA |
特徴H11AA4SR2M
■ バイポーラー エミッター 入力
■ 組み込み 逆極性 入力 保護
■ 安全性及び規制の承認:
1分間に 4,170 VACRMS
DIN-EN/IEC60747-5-5, 850 V 絶縁電圧
H11AA4SR2Mの用途
■ ACラインモニター
■ 不明の極性DCセンサー
■ 電話 ライン インターフェース
環境と輸出分類H11AA4SR2M
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8541.49.8000 |
